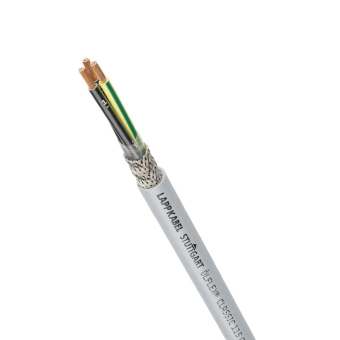

ÖLFLEX® CLASSIC 115 CH geschirmte, halogenfreie, ölbeständige,
hoch flammwidrige Anschluss- und Steuerleitungen
Anwendungsbereiche:
Öffentliche Gebäude wie Flughäfen oder Bahnhöfe; Anlagenbau, Maschinenbau, Heiz- und Klimatechnik,Veranstaltungstechnik; in EMV-kritischer Umgebung (elektromagnetische Verträglichkeit) und überall da eingesetzt, wo im Brandfall sowohl Menschen, Tiere als auch hohe Sachwerte durch Brandfolgen in hohem Maße gefährdet sind. Im Brandfall entstehen minimale toxischen und keine korrosiven Gase.
Geeignet für Torsionsanwendungen in Windkraftanlagen (WKA). Die Torsionsbelastung ist auf Applikationen beschränkt, wie sie typischerweise im Loop einer Windkraftanlage auftreten.
USE gemäß UL: FRPE ummantelte Leitung für interne Verdrahtung von Vorrichtungen und für externe Verkabelung elektronischer Einrichtungen.
Aufbau
Aufbau gemäß UL AWM Style 21089, UL 758 und in Anlehnung an EN 50525-3-11 EN 50525-2-51
Zertifizierung UL AWM Style 21089 (File No. 63634), UL 758 EN 13501-6 and EN 50575 Classification of fire behaviour (article/dimension range see www.lappkabel.com/cpr)
Leiter feindrähtige blanke Cu-Litzen gemäß IEC 60228 bzw. EN 60228, Klasse 5
Aderisolation halogenfreie Isoliermischung TI6, auf Polyolefinbasis, gemäß EN 50363-7, mit erhöhten Anforderungen nach Lapp Spezifikation
Aderkennzeichnung gemäß VDE 0293-1, mit oder ohne GN / GE Schutzleiter schwarze Adern mit weißen Ziffern gemäß EN 50334
Verseilung Adern in Lagen verseilt
Bewicklung Folie
Schirm Geflecht aus verzinnten Kupferdrähten, Bedeckung=85 % (Nennwert)
Außenmantel halogenfreie Mantelmischung HM2, auf Polyolefinbasis, gemäß VDE 0250-214, mit erhöhten Anforderungen, Farbe: Silbergrau, ähnlich RAL 7001
Elektrische Eigenschaften bei 20 °C
Spezifischer Durchgangswiderstand (Isolation) >20 G ω x cm
Kopplungswiderstand max. 250 mω/m (bei 30 MHz)
Nennspannung EN U0/U: 300/500 V
UL: 600 V
Prüfspannung Ader/Ader: 4000 V AC
Ader/Schirm: 2000 V AC
Mechanische und thermische Eigenschaften
Mindestbiegeradius gelegentlich bewegt: 15x Außendurchmesser
fest verlegt: 6x Außendurchmesser
Temperaturbereich gelegentlich beweg (EN): -30 °C bis +70 °C max. Leitertemperatur
gelegentlich bewegt (UL): bis +75 °C max. Leitertemperatur
fest verlegt (EN): -40 °C bis +80 °C max. Leitertemperatur
fest verlegt (UL): bis +75 °C max. Leitertemperatur
Torsionsfähigkeit in WKA TW-0 (5000 Zyklen bei +5 °C)
TW-1 (2000 Zyklen bei ω -20 °C)
± 150 °/m bei 1 Umdrehung pro Minute
Brennverhalten flammwidrig gemäß IEC 60332-1-2 bzw. EN 60332-1-2
UL: Cable flame test
keine Brandfortleitung
gemäß IEC 60332-3-24 bzw. EN 60332-3-24 oder
gemäß IEC 60332-3-25 bzw. EN 60332-3-25
Halogenfreiheit gemäß IEC 60754-1 bzw. EN 60754-1
Korrosivität gemäß IEC 60754-2 bzw. EN 60754-2
Rauchdichte gemäß IEC 61034-2 bzw. EN 61034-2
Toxizität gemäß NES 713-3, EN 50306-1 (≤ 3)
UV-Beständigkeit gemäß EN 50620
gemäß EN ISO 4892-2-2013, Methode A (Farbänderung zulässig)
Ozonbeständigkeit gemäß EN 50396, Methode B
Ölbeständigkeit gem. EN 50363-4-1 (TM5)
UL OIL RES I und OIL RES II
Prüfungen gemäß IEC 60811 bzw. EN 60811, EN 50395, EN 50396, UL 1581
Allgemeine Anforderungen Die Leitungen sind konform zur EU Richtlinie 2014/35/EU (Niederspannungsrichtlinie).
Ein Teil dieser Leitungen (s. www.lappkabel.de/cpr) sind in Übereinstimmung mit der EU Verordnung 305/2011 (CPR) klassifiziert.
Umweltinformation Die Leitungen erfüllen die stofflichen Anforderungen der EU-Richtlinie 2011/65/EU (RoHS).
