ÖLFLEX® SERVO 719 CY geschirmte, kapazitätsarme Servoleitung
mit PVC-Mantel für feste Verlegung
Nutzen
· Passend zu Servomotorsystemen namhafter Antriebshersteller
· Dank kapazitätsarmen Leitungsdesign größere Verlegelängen möglich
· Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
· Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser
· Kupfergeflecht zur Einhaltung der EMV und Abschirmung gegen elektromagnetische Störfelder
Anwendungsgebiete
· Verbindungsleitung zwischen Servoregler und Motor
· Für feste Verlegung und gelegentlich bewegten Einsatz
· Anlagenbau
· Industrie- und Werkzeugmaschinen
· Druckmaschinen
Produkteigenschaften
· Kapazitätsarm
· Flammwidrigkeit:
UL/CSA: VW-1, FT1
IEC/EN: 60332-1-2
· Ölbeständig
· EMV konform
Norm-Referenzen/Zulassungen
· USA: UL AWM Style 2570
Kanada: cUL AWM Style I/II A/B FT1
· UL File No. E63634

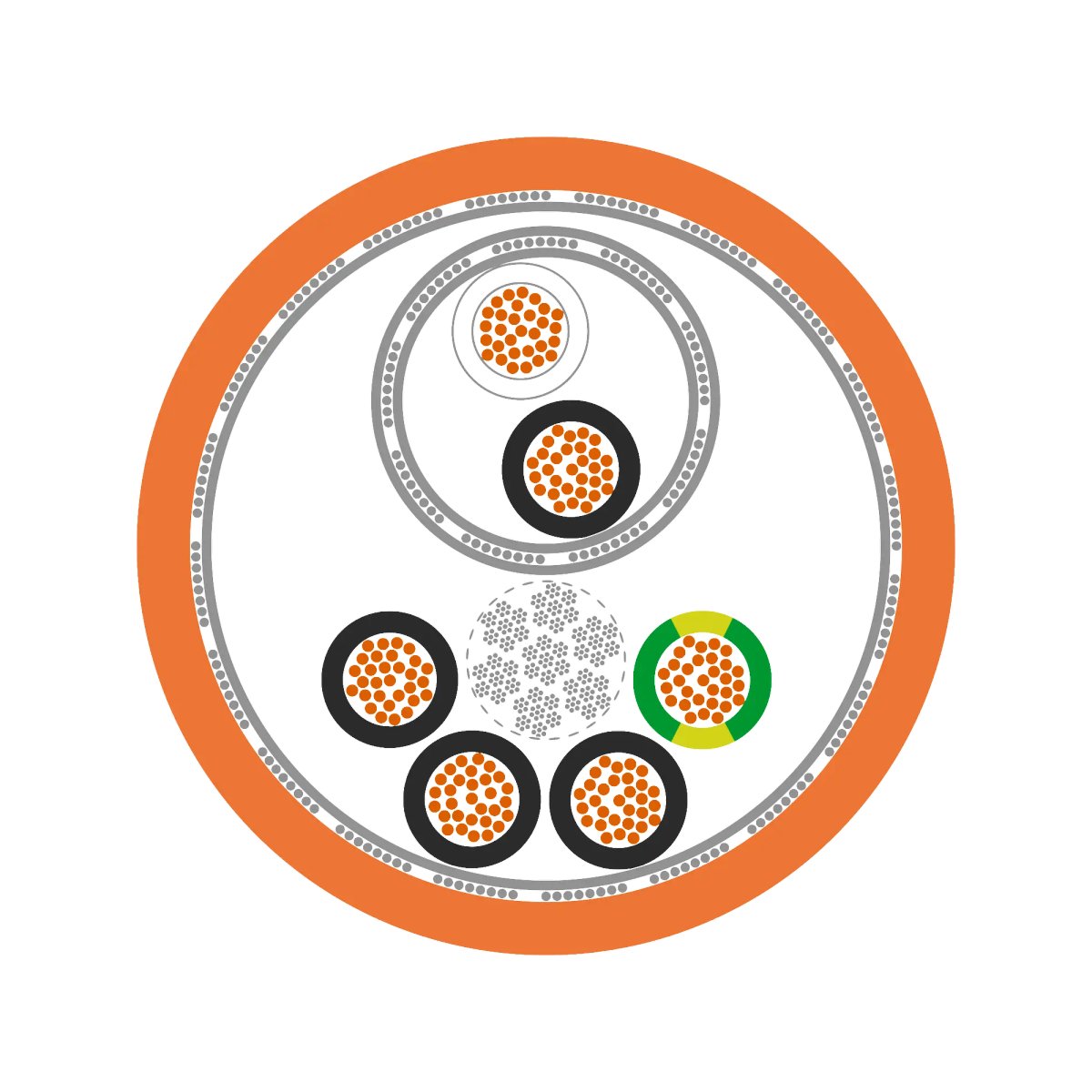

Aufbau
· Feindrähtiger, blanker Kupferleiter
· Aderisolation: Polypropylen (PP)
· Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem oder zwei separat geschirmten Steueraderpaaren gemeinsam in kurzen Schlaglängen verseilt
· Verzinntes Kupferabschirmgeflecht
· Mantel aus PVC, orange (RAL 2003)
Technische Daten
Ader-Ident-Code: Leistungsadern: schwarz mit Aufdruck
U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
Einpaarige Versionen: schwarz; weiß
Zweipaarige Versionen: schwarz mit
weißen Ziffern 5; 6; 7; 8
0,34 mm2 Paare: WS/BR/GN/GE
Leiteraufbau: Feindrähtig nach VDE 0295 Klasse 5/IEC 60228 Class 5
Mindestbiegeradius: Gelegentlich bewegt: 15x Außendurchmesser
Fest verlegt: 6x Außendurchmesser
Nennspannung: Leistungsadern und Steueradern: IEC U0/U: 600/1000 V
UL & CSA: 1000 V
Prüfspannung: Ader/Ader: 4 kV
Ader/Schirm: 4 kV
Schutzleiter: G = mit Schutzleiter GN/GE
Temperaturbereich: Gelegentlich bewegt: -5 °C bis +70 °C (UL: +80 °C)
Fest verlegt: -40 °C bis +80 °C
Weitere Abmessungen auf Anfrage.
