LAPP ÖLFLEX SERVO FD 796P 4G10+(2x1,5)

0025323

Artikel
3974241
Lieferanten Typ
ÖLFLEX SERVO FD 796P
Lieferanten Artikel
0025323

Beschreibung

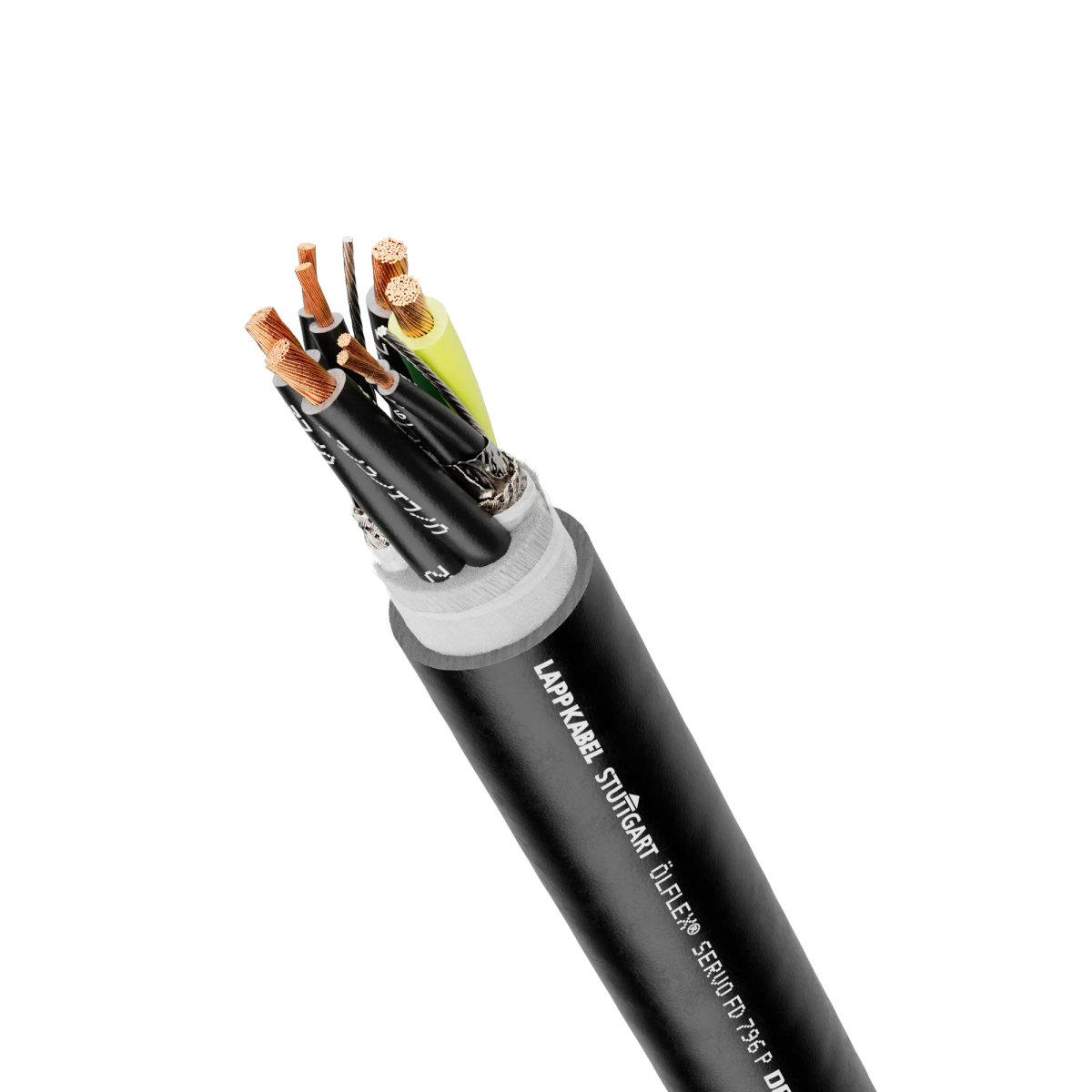

ÖLFLEX® SERVO FD 796 P
High-End Servoleitung

Nutzen
· Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
· Multinorm-Approbation reduziert die Teilevielfalt und spart Kosten
· Substituiert 3 ÖLFLEX® SERVO FD-Baureihen: -750P/-755P/-795P (in Ausführung mit Steueraderpaar)

Anwendungsgebiete
· Anwendungen in der elektrischen Antriebstechnik
· Verbindungsleitung zwischen Servoregler und Motor
· In Energieführungsketten oder ortsveränderlichen Maschinenteilen
· Für die Verwendung in Montage- und Bestückungsautomaten
· Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen

Produkteigenschaften
· Dynamische Performance in Schleppketten: Beschleunigungen bis zu 50 m/s2. Verfahrgeschwindigkeiten bis zu 5 m/s. Verfahrwege bis zu 100 m.
· Kapazitätsarme Konstruktion
· Halogenfreie Materialien
· Flammwidrigkeit: UL/CSA: VW-1, FT1 IEC/EN: 60332-1-2
· Ölbeständig

Norm-Referenzen/Zulassungen
· VDE-Reg.-Nr. 8591 (ab 4G1,5) UL AWM Style 20234 CSA AWM I/II, A 1000 V 80° FT 1
· Mindestbiegeradius für flexiblen Einsatz: Im Einzelfall und nach Rücksprache sind auch Einsätze mit Biegefaktoren kleiner 7,5 x Außendurchmesser möglich
· UL File Nr. E63634

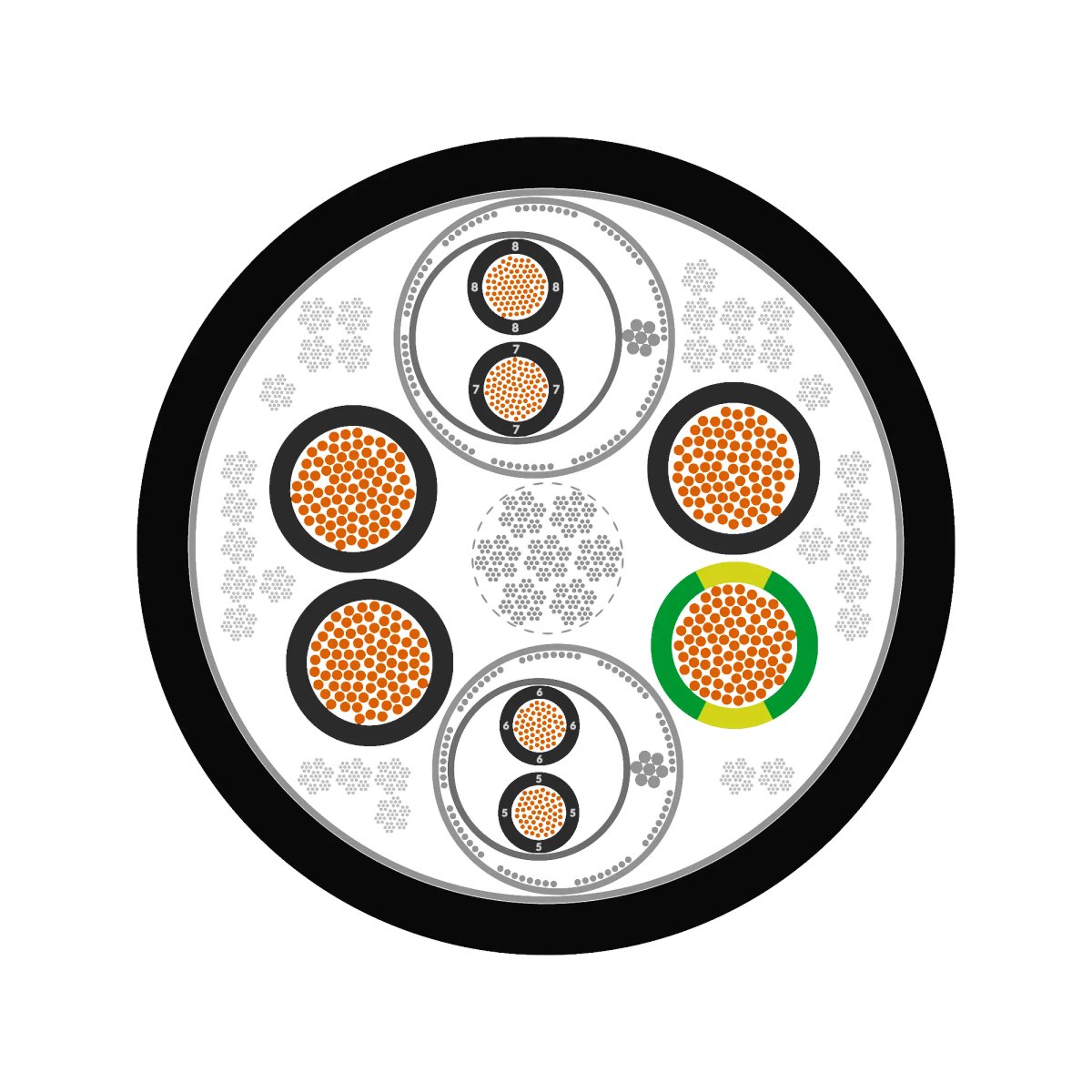

Aufbau
· Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
· Aderisolation: Polypropylen (PP)
· Artikelindividuelle Ausführung: Leistungsadern mit einem oder zwei Steueraderpaar(en), in kurzen Schlaglängen verseilt
· Vliesbewicklung
· Mantel aus Polyurethan (PUR), orange (RAL 2003)

Technische Daten
Klassifikation: ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: Steuerleitung
Ader-Ident-Code: Leistungsadern: schwarze mit Aufdruck
U/L1/C/L+;V/L2;W/L3/D/L-;GN/
GE Schutzleiter
Eipaarige Versionen: schwarz; weiß
Zweipaarige Versionen: schwarz mit
weißen Ziffern: 5, 6, 7, 8
0,34 mm2 Paare: WS/BR/GN/GE
Leiteraufbau: Feinstdrähtig nach VDE 0295, Klasse 6/IEC 60228 Cl. 6
Mindestbiegeradius: Für flexiblen Einsatz: 7,5 x Außendurchmesser
Fest verlegt: 4 x Außendurchmesser
Nennspannung: IEC U0/U: 600/1000 V, UL&CSA: 1000 V
Prüfspannung: Ader/Ader: 4 kV, Ader/Schirm: 4 kV
Schutzleiter: G = mit Schutzleiter GN/GE
Temperaturbereich: Bewegt: -40°C bis +90°C (UL/CSA: +80°C)
Fest verlegt: -50°C bis +90°C (UL/CSA: +80°C)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85444995
Ursprungs-Land
DE
Leiter-Material
Kupfer
Leiter-Oberfläche
blank
AWG-Größe
8
Leiternennquerschnitt
10 qmm
Leiter-Klasse
Kl.6 = feinstdrähtig
Ader-Zahl
4
Werkstoff der Aderisolation
sonstige
Spezifizierung Aderisolation
Polypropylen (PP)
Aderkennzeichnung nach HD 308 S2
Ader-Kennzeichnung
Farbe
Mit Schutzleiter
Mantelmaterial
Polyurethan (PUR)
Spezifizierung Mantelmaterial
sonstige
Mantel-Farbe
schwarz
Kabelgeometrie
rund
Brandverhaltensklasse nach EN 13501-6
ohne
Rauchentwicklungsklasse nach EN 13501-6
ohne
Abtropfverhaltensklasse nach EN 13501-6
ohne
Säureentwicklungsklasse nach EN 13501-6
ohne
Halogenfrei nach EN 60754-1/2
Flammwidrig
nach IEC/EN 60332-1-2
Raucharm nach EN 61034-2
Ölbeständig nach EN 60811-404
Außendurchmesser ca.
18,4 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
138 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
138 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
73,6 mm
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-50 - 90 °C
Nennspannung U0
0,6 V
Nennspannung U
1 V
Gewicht
581 kg/km
