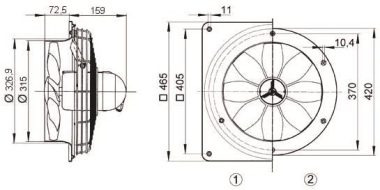

Produktausführung Drehstrommotor Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Für Einsatztemperaturen von -40 °C = Ta = +60 °C. Für Be- oder Entlüftung umschaltbar.Besondere Eigenschaften Axial-Wandventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 1 und 2. Zündschutzarten: e erhöhte Sicherheit und c konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich.Typenreihe EZQ / DZQ .. Ex e mit quadratischer Wandplatte. EZS / DZS .. Ex e mit Stahlwandring.Laufrad Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:DZQ 30/4 B Ex e Ausführung: Quadratische Wandplatte Fördervolumen: 1730 mü/h Drehzahl: 1475 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 95 W cosphi: 0,28 INenn: 0,48 A Imax bei UNenn: 0,49 A Schutzart: IP 64 Wärmeklasse: F Einbauort: Wand / Decke Einbauart: Aufputz Einbaulage: senkrecht / waagerecht Material: Stahlblech, verzinkt Material Gehäuse: Stahlblech, verzinkt Farbe: verzinkt Gewicht: 9,41 kg Gewicht mit Verpackung: 11,08 kg Nennweite: 300 mm Breite: 465 mm Höhe: 465 mm Tiefe: 231,5 mm Breite mit Verpackung: 480 mm Höhe mit Verpackung: 480 mm Tiefe mit Verpackung: 330 mm EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb Ta-Umgebungstemperatur: -40 °C = Ta = +60 °C IA/IN: 3,4 Zeit tA: 170 sek Betriebsart: S1 PTC DIN 44082: M 130 EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X Temperaturklasse: T3 Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
