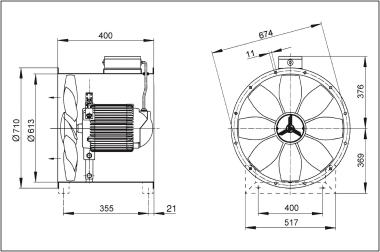

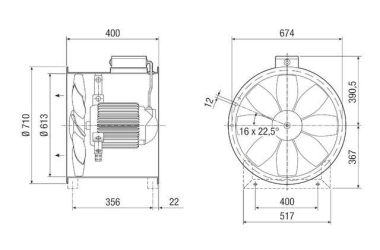

Drehstrom-Ausführung Axial-Rohrventilator, in Drehstromausführung.Kurzbeschreibung Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Einbau in jeder Lage möglich.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor Typenreihe DZR. Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.Elektrischer Anschluss Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZR 60/6 B Fördervolumen: 10060 mü/h FördervolumenNenn: 7210 mü/h / im opt. Wirkungsgrad Druck pfs, Nenn: 85 Pa im opt. Wirkungsgrad Drehzahl nNenn: 930 1/min im opt. Wirkungsgrad Drehzahl: 954 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 510 W / im opt. Wirkungsgrad INenn: 1,1 A / im opt. Wirkungsgrad IMax: 1,3 A Schutzart: IP 55 Wärmeklasse: F Polumschaltbar: nein Netzzuleitung: 7 / 1,5 mm² Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Farbe: silber Gewicht: 24,89 kg Gewicht mit Verpackung: 29,25 kg Nennweite: 600 mm Breite: 710 mm Höhe: 745 mm Tiefe: 400 mm Breite mit Verpackung: 785 mm Höhe mit Verpackung: 795 mm Tiefe mit Verpackung: 435 mm Fördermitteltemperatur bei Nennstrom: 60 °C Fördermitteltemperatur bei IMax: 60 °C Gesamteffizienz e: 50,1 % Messkategorie: D Effizienzkategorie: total Effizienzgrad N: 58,6 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,456 kW / 8840 mü/h nBEP: 940 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - pf, BEP: 93 Pa SchallleistungspegelLWA5: 76 dB(A) Gleichstrommotor: false
