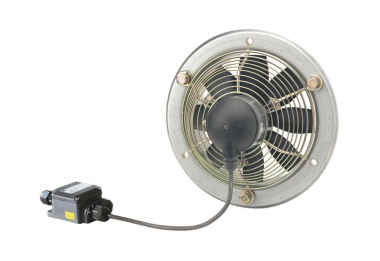

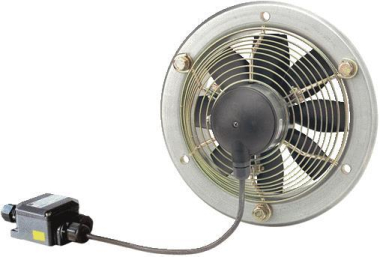

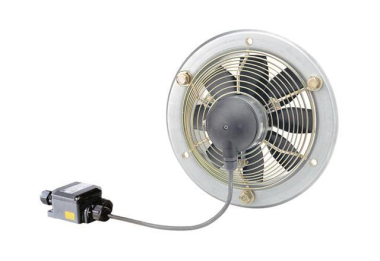

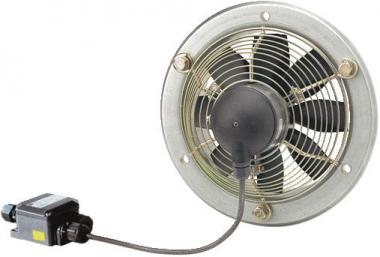

Produktausführung Wechselstrommotor Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. Für Einsatztemperaturen von -20 °C = Ta = +40 °C. Geeignet für die Temperaturklassen T1 T3 (200 °C).Besondere Eigenschaften Axial-Wandventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 1 und 2. Zündschutzarten: e erhöhte Sicherheit und c konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich.Typenreihe EZQ / DZQ .. Ex e mit quadratischer Wandplatte. EZS / DZS .. Ex e mit Stahlwandring.Laufrad Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut. Betriebsart S1 (Dauerbetrieb). Nicht reversierbar. Keine Drehzahlregelung zulässig. Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.Elektrischer Anschluss EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:EZS 20/4 E Ex e Ausführung: Stahlwandring Fördervolumen: 440 mü/h Drehzahl: 1340 1/min Laufradtyp: axial Drehzahlsteuerbar: nein Reversierbarkeit: nein Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 45 W cosphi: 0,61 INenn: 0,33 A Imax bei UNenn: 0,34 A Schutzart: IP 64 Wärmeklasse: B Einbauort: Wand / Decke Einbauart: Aufputz Einbaulage: senkrecht / waagerecht Material: Stahlblech, verzinkt Material Gehäuse: Stahlblech, verzinkt Farbe: verzinkt Gewicht: 3,36 kg Gewicht mit Verpackung: 4,02 kg Nennweite: 200 mm Breite: 345 mm Höhe: 345 mm Tiefe: 170,5 mm Breite mit Verpackung: 320 mm Höhe mit Verpackung: 320 mm Tiefe mit Verpackung: 280 mm EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb Ta-Umgebungstemperatur: -20 °C = Ta = +40 °C IA/IN: 1,5 Zeit tE: 300 sek Betriebsart: S1 EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X Temperaturklasse: T3 Wärmeklasse von Isolierstoffen Th. Cl.: 130 (B)
