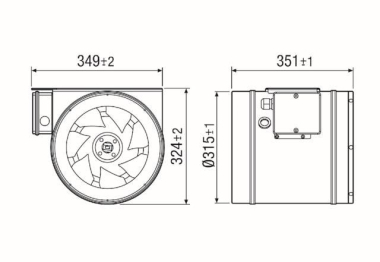

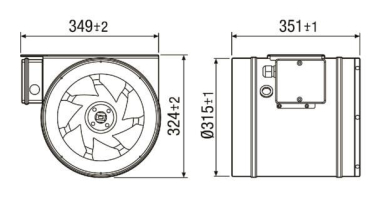

Merkmale Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Schutzart IP X4. Wärmeklasse F. Material: Stahlblech, verzinkt.Wechselstrommotor Elektrischer Anschluss über außenliegenden Klemmenkasten. Drehzahlregelung mittels Transformatoren möglich. Thermischer Überlastungsschutz serienmäßig. Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.Artikel:EDR 31 Fördervolumen: 3400 mü/h FördervolumenNenn: 2243 mü/h / im opt. Wirkungsgrad Druck pfs, Nenn: 466 Pa im opt. Wirkungsgrad Drehzahl nNenn: 2776 1/min im opt. Wirkungsgrad Drehzahl: 2800 1/min Laufradtyp: diagonal Drehzahlsteuerbar: ja Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 460 W / im opt. Wirkungsgrad INenn: 2,3 A / im opt. Wirkungsgrad IMax: 3,2 A Schutzart: IP X4 Wärmeklasse: F Netzzuleitung: 3 / 1,5 mm² Einbaulage: senkrecht / waagerecht Material Gehäuse: Stahlblech, verzinkt Farbe: silbergrau Gewicht: 14,88 kg Gewicht mit Verpackung: 15,51 kg Nennweite: 315 mm Breite: 349 mm Höhe: 324 mm Tiefe: 351 mm Breite mit Verpackung: 390 mm Höhe mit Verpackung: 345 mm Tiefe mit Verpackung: 360 mm Fördermitteltemperatur bei IMax: 70 °C Umgebungstemperatur: 70 °C Gesamteffizienz e: 52,7 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 66,2 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,515 kW / 2243 mü/h / 466 Pa nBEP: 2776 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - IBEP: 2,3 A SchallleistungspegelLWA5: 76 dB(A) Gleichstrommotor: false
