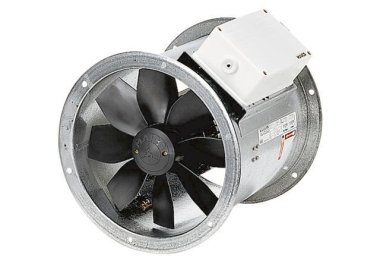

Wechselstrom-Ausführung Axial-Rohrventilator, in Wechselstromausführung.Kurzbeschreibung Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Einbau in jeder Lage möglich.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor Typenreihe EZR. Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Hohe Schutzart IP 55. Ausnahme EZR ... D IP 54. Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten. Thermischer Überlastungsschutz serienmäßig. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10-1 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.Elektrischer Anschluss Außenliegender Klemmenkasten mit Kabeltüllen.Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZR 20/2 B Fördervolumen: 1100 mü/h Drehzahl: 2850 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Nennleistung: 65 W INenn: 0,3 A IMax: 0,51 A Schutzart: IP 55 Wärmeklasse: B Polumschaltbar: nein Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Farbe: silber Gewicht: 5,93 kg Gewicht mit Verpackung: 6,52 kg Nennweite: 200 mm Breite: 254 mm Höhe: 317 mm Tiefe: 240 mm Breite mit Verpackung: 345 mm Höhe mit Verpackung: 340 mm Tiefe mit Verpackung: 265 mm Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C Fördermitteltemperatur bei IMax: -20 °C bis 60 °C Gleichstrommotor: false
