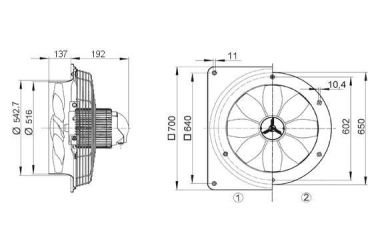

Drehstrom-Ausführung Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.Kurzbeschreibung Zur Aufputzmontage. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad. Niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor Typenreihen DZQ/DZS. Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54. Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.Elektrischer Anschluss An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:DZQ 50/6 B Ausführung: Quadratische Wandplatte Fördervolumen: 5880 mü/h FördervolumenNenn: 4350 mü/h / im opt. Wirkungsgrad Druck pfs, Nenn: 60 Pa im opt. Wirkungsgrad Drehzahl nNenn: 950 1/min im opt. Wirkungsgrad Drehzahl: 968 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 240 W / im opt. Wirkungsgrad INenn: 0,7 A / im opt. Wirkungsgrad IMax: 0,8 A Schutzart: IP 55 Wärmeklasse: F Polumschaltbar: nein Netzzuleitung: 7 / 1,5 mm² Einbauort: Wand / Decke Einbauart: Aufputz Einbaulage: waagerecht / senkrecht Material: Stahlblech, verzinkt Farbe: silber Gewicht: 17,53 kg Gewicht mit Verpackung: 21,31 kg Nennweite: 500 mm Breite: 700 mm Höhe: 700 mm Tiefe: 329 mm Breite mit Verpackung: 730 mm Höhe mit Verpackung: 730 mm Tiefe mit Verpackung: 400 mm Fördermitteltemperatur bei Nennstrom: 60 °C Fördermitteltemperatur bei IMax: -20 °C bis 60 °C Gesamteffizienz e: 30,2 % Messkategorie: A Effizienzkategorie: statisch Effizienzgrad N: 40,4 VSD erforderlich: nein Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,24 kW / 4350 mü/h / 60 Pa nBEP: 950 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - SchallleistungspegelLWA7: 73 dB(A) Verschlussklappe: ohne
