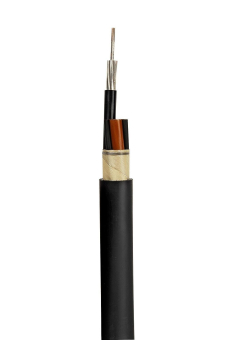

MPRX 1x185 FLEX Schiffskabel

ohne Schutzleiter halogenfrei

Hersteller
Artikel
4461963
Lieferanten Typ
MPRX 1x185 FLEX Schi
Lieferanten Artikel
10200534
Verpackungsabmessung (L x B x H)
1,60m x 1,10m x 1,60m
Gewicht inkl. Verpackung
2.625,00 kg

ARTIKELEIGENSCHAFTEN

Schiffskabel MPRX® 0,6/1 (1,2) kV
Halogenfreie Energiekabel ohne Schirm
Anwendung
Für die feste Verlegung auf Schiffen und Offshore-Einheiten, in allen Bereichen unterhalb des obersten metallischen Decks.
Bei Installationen in Funkräumen oder oberhalb metallischen Decks sind zusätzliche Konstruktionsänderungen (z.B. Schirmung) notwendig.
Diese Kabel erfüllen die Anforderungen der Brandprüfung für bündelverlegte Kabel nach IEC 60332-3-22 und IEEE 45-18.13 sowie die Anforderungen der SOLAS. Alle eingesetzten Materialien im Kabel sind halogenfrei. Durch die Kabelkonstruktion wird sichergestellt, dass keine korrosiven sowie nur wenige toxische Gase im Falle eines Brandes emittieren. Aus diesem Grund sind diese Kabel für die Installation auf Schiffen besonders gut geeignet.

Aufbau
1. Leiter: Mehrdrähtiger Kupferleiter, blank, Klasse 2
2. Isolation: XLPE (Vernetztes Polyäthylen)
3. Außenmantel (Trennschicht/Füller wenn notwendig): Polyolefin, Farbe: schwarz

Normen
International IEC 60092-350; IEC 60092-351; IEC 60092-53; IEC 60092-359; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034

Markierung
z.B.: I NEXANS I MPRX 3x1,5 0,6/1 kV 90 °C IEC 60092-353 IEC 60332-3-22 Jahr *CE* + Metermarkierung

Aderkennzeichnung
In Anlehnung an DIN VDE 0293-308
1 Ader: schwarz
2 Adern: blau/braun
3 Adern: braun/schwarz/grau
4 Adern: blau/braun/schwarz/grau
5 bis 24 Adern: alle Adern weiß mit schwarzen Nummern, beginnend in Kern mit 1.
Kabel mit 3 oder mehr Adern auch mit grün/gelber Ader (auf Anfrage).

Technische Daten
Konstruktionsmerkmale
Leitermaterial: Kupfer, blank
Leiterflexibilität: Kl.2=mehrdrähtig
Halogenfrei: IEC 60754-1
Isolierung: VPE
Schutz: Filler (optional)
Außenmantel: Polyolefin
Mantelfarbe: Schwarz

Elektrische Eigenschaften
Nennspannung Uo/U: 0,6/1 kV
Höchste zulässige Betriebsspannung Um: 1,2 kV
Prüfspannung: 3500 V

Anwendungsmerkmale
Max. Betriebstemperatur am Leiter: 90 °C
Max. Kurzschlusstemperatur am Leiter: 250 °C
Minimale Umgebungstemperatur bei Verlegung: -10 °C
Min. Betriebstemperatur: -35 °C
Flammwidrig: IEC 60332-3 Cat. A
Rauchdichte: IEC 61034
Korrosivität der (Brand-)Gase: IEC 60754-2
Toxizität der (Brand-)Gase: Keine Toxizität gem. IEC 60754-1
Standard: IEC

Zusätzliche Leitungseigenschaften
Minimaler Biegeradius
- für Kabeldurchmesser ≤ 25 mm 4 x Kabeldurchmesser
- für Kabeldurchmesser > 25 mm 6 x Kabeldurchmesser

Strombelastbarkeit für den Dauerbetrieb und weitere Hinweise für die Kabelinstallation nach IEC 60092-352

Zulassungen
Zulassungszertifikat
· American Bureau of Shipping
· Bureau Veritas
· Det Norske Veritas
· Germanischer Llyod
· Lloyds Register of Shipping
· Registro Italiano Navale (anstehend)
· Russian Maritime Register of Shipping
MPRX ® 0,6/1 (1,2) kV
Aderzahl x qmm: 1X185
Außen-Ø min./max.: 22,0/25,5
Gewicht (kg/km) ca.: 1960

Zolltarif-Nr.
85444995
Ursprungs-Land
FR
Leiter-Nennquerschnitt
185 mm²
Leiter-Klasse
Kl.5 = feindrähtig
Leiter-Form
rund
Ader-Zahl
1
Ader-Isolation
XLPE (VPE)
Ader-Kennzeichnung
Ziffern
Schutzleiter
Nein
Konzentrischer Leiter
ohne
Schirm
Nein
Beidraht
Nein
Mantel-Material
Polyolefin
Mantel-Farbe
schwarz
Halogenfrei nach IEC 60754-2
Ja
Flammwidrig
nach IEC 60332-3-22
Raucharm nach IEC 61034-2
Ja
Isolationserhalt nach IEC 60331
Nein
Ölbeständig nach IEC 60811-404
Nein
Außendurchmesser ca.
24,15 mm
Zul. Kabelaußentemperatur, in Bewegung
-30 - 80 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - 80 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
