Schiffskabel MPRXCX® 331 0,6/1 (1,2) kV
Halogenfreie, feuerbeständige Energiekabel mit Schirm (Bewehrung)
Anwendung
Für die feste Verlegung auf Schiffen und Offshore-Einheiten, in allen Bereichen und oberhalb metallischer Decks in Sicherheitskreisen wo Feuerbeständigkeit verlangt wird. Die gute Schirmqualität des Kupfergeflechts reduziert die Frequenzinterferenzen und elektrischen Einflüsse der restlichen Elektroinstallation. Diese Kabel erfüllen die Anforderungen der Feuerbeständigkeit nach IEC 60331 und die Brandprüfung für bündelverlegte Kabel nach IEC 60332-3-22 und IEEE 45-18.13 sowie die Anforderungen der SOLAS. Alle eingesetzten Materialien im Kabel sind halogenfrei. Durch die Kabelkonstruktion wird sichergestellt, dass keine korrosiven sowie nur wenige
toxische Gase im Falle eines Brandes emittieren. Aus diesem Grund sind diese Kabel für die Installation auf Schiffen besonders gut geeignet.

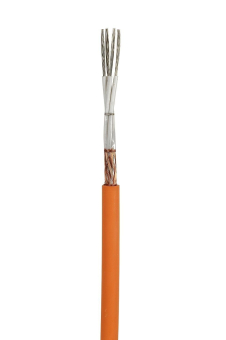

Aufbau
1. Leiter: Mehrdrähtiger Kupferleiter, blank, Klasse 2
2. Isolation: Mika-Bandierung + XLPE (Vernetztes Polyäthylen)
3. Innere Bandierung: überlappend
4. Bewehrung: blankes Kupfergeflecht, Trennschicht (optional)
5. Außenmantel: Polyolefin, Farbe: orange
Normen
International IEC 60092-51; IEC 60092-353; IEC 60092-359; IEC 60331-21; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Markierung
z. B.: l NEXANS l MPRXCX 331 3x1,5 0,6/1 kV 90 °C IEC 60092-353 IEC 60332-3-22 IEC 60331 JAHR *CE* + Metermarkierung
Aderkennzeichnung
In Anlehnung an DIN VDE 0293-308
1 Ader: schwarz
2 Adern: blau/braun
3 Adern: braun/schwarz/grau
4 Adern: blau/braun/schwarz/grau
5 bis 24 Adern: alle Adern weiß mit schwarzen Nummern, beginnend in Kern mit 1. Kabel mit 3 oder mehr Adern auch mit grün/gelber Ader (auf Anfrage).
Technische Daten#9B#
Konstruktionsmerkmale
Leitermaterial: Kupfer, blank
Leiterflexibilität: KL.2=mehrdrähtig
Halogenfrei: IEC 60754-1
Isolierung: XLPE + Mica tape
Schutz: Filler (optional)
Außenmantel: Polyolefin
Armierung: blankes Kupfergeflecht
Mantelfarbe: Orange
Elektrische Eigenschaften
Nennspannung Uo/U: 0,6/1 kV
Höchste zulässige Betriebsspannung Um: 1,2 kV
Prüfspannung: 3500 V
Anwendungsmerkmale
Max. Betriebstemperatur am Leiter: 90 °C
Max. Kurzschlusstemperatur am Leiter: 250 °C
Minimale Umgebungstemperatur bei Verlegung: -10 °C
Min. Betriebstemperatur: -35 °C
Flammwidrig: IEC 60332-3 Cat. A
Feuerbeständig: IEC 60331-21
Rauchdichte: IEC 61034
Korrosivität der (Brand-)Gase: IEC 60754-2
Toxizität der (Brand-)Gase: Keine Toxizität gem. IEC 60754-1
Standard: IEC
Elektromagnetisch geschirmt: Ja
Zulassungen
· American Bureau of Shipping
· Bureau Veritas
· Det Norske Veritas
· Germanischer Lloyd
· Lloyd´s Register of Shipping
· Registro Italiano Navale (anstehend)
· Russian Maritime Register of Shipping
Zusätzliche Leitungseigenschaften
Minimaler Biegeradius
Für alle Abmessungen 6 x Kabeldurchmesser
Strombelastbarkeit für den Dauerbetrieb und weitere Hinweise für die Kabelinstallation nach IEC 60092-352
