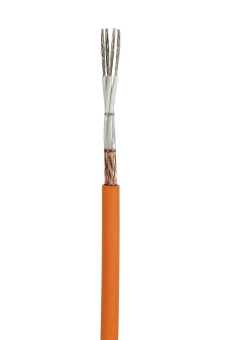

MPRXCX 331 3x1,5 RM Schiffskabel

FIRE RESISTANT orange ohne Schutzleiter

Artikel
4398488
Lieferanten Typ
MPRXCX 331 3x1,5 RM
Lieferanten Artikel
10171731

Beschreibung

Schiffskabel MPRXCX® 331 0,6/1 (1,2) kV
Halogenfreie, feuerbeständige Energiekabel mit Schirm (Bewehrung)
Anwendung
Für die feste Verlegung auf Schiffen und Offshore-Einheiten, in allen Bereichen und oberhalb metallischer Decks in Sicherheitskreisen wo Feuerbeständigkeit verlangt wird. Die gute Schirmqualität des Kupfergeflechts reduziert die Frequenzinterferenzen und elektrischen Einflüsse der restlichen Elektroinstallation. Diese Kabel erfüllen die Anforderungen der Feuerbeständigkeit nach IEC 60331 und die Brandprüfung für bündelverlegte Kabel nach IEC 60332-3-22 und IEEE 45-18.13 sowie die Anforderungen der SOLAS. Alle eingesetzten Materialien im Kabel sind halogenfrei. Durch die Kabelkonstruktion wird sichergestellt, dass keine korrosiven sowie nur wenige
toxische Gase im Falle eines Brandes emittieren. Aus diesem Grund sind diese Kabel für die Installation auf Schiffen besonders gut geeignet.

Aufbau
1. Leiter: Mehrdrähtiger Kupferleiter, blank, Klasse 2
2. Isolation: Mika-Bandierung + XLPE (Vernetztes Polyäthylen)
3. Innere Bandierung: überlappend
4. Bewehrung: blankes Kupfergeflecht, Trennschicht (optional)
5. Außenmantel: Polyolefin, Farbe: orange

Normen
International IEC 60092-51; IEC 60092-353; IEC 60092-359; IEC 60331-21; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034

Markierung
z. B.: l NEXANS l MPRXCX 331 3x1,5 0,6/1 kV 90 °C IEC 60092-353 IEC 60332-3-22 IEC 60331 JAHR *CE* + Metermarkierung

Aderkennzeichnung
In Anlehnung an DIN VDE 0293-308
1 Ader: schwarz
2 Adern: blau/braun
3 Adern: braun/schwarz/grau
4 Adern: blau/braun/schwarz/grau
5 bis 24 Adern: alle Adern weiß mit schwarzen Nummern, beginnend in Kern mit 1. Kabel mit 3 oder mehr Adern auch mit grün/gelber Ader (auf Anfrage).

Technische Daten#9B#
Konstruktionsmerkmale
Leitermaterial: Kupfer, blank
Leiterflexibilität: KL.2=mehrdrähtig
Halogenfrei: IEC 60754-1
Isolierung: XLPE + Mica tape
Schutz: Filler (optional)
Außenmantel: Polyolefin
Armierung: blankes Kupfergeflecht
Mantelfarbe: Orange

Elektrische Eigenschaften
Nennspannung Uo/U: 0,6/1 kV
Höchste zulässige Betriebsspannung Um: 1,2 kV
Prüfspannung: 3500 V

Anwendungsmerkmale
Max. Betriebstemperatur am Leiter: 90 °C
Max. Kurzschlusstemperatur am Leiter: 250 °C
Minimale Umgebungstemperatur bei Verlegung: -10 °C
Min. Betriebstemperatur: -35 °C
Flammwidrig: IEC 60332-3 Cat. A
Feuerbeständig: IEC 60331-21
Rauchdichte: IEC 61034
Korrosivität der (Brand-)Gase: IEC 60754-2
Toxizität der (Brand-)Gase: Keine Toxizität gem. IEC 60754-1
Standard: IEC
Elektromagnetisch geschirmt: Ja

Zulassungen
· American Bureau of Shipping
· Bureau Veritas
· Det Norske Veritas
· Germanischer Lloyd
· Lloyd´s Register of Shipping
· Registro Italiano Navale (anstehend)
· Russian Maritime Register of Shipping

Zusätzliche Leitungseigenschaften
Minimaler Biegeradius
Für alle Abmessungen 6 x Kabeldurchmesser
Strombelastbarkeit für den Dauerbetrieb und weitere Hinweise für die Kabelinstallation nach IEC 60092-352
Schiffskabel MPRXCX® 331 0,6/1 (1,2) kV
Anwendung
Für die feste Verlegung auf Schiffen und Offshore-Einheiten, in allen Bereichen und oberhalb metallischer Decks in Sicherheitskreisen wo Feuerbeständigkeit verlangt wird. Die gute Schirmqualität des Kupfergeflechts reduziert die Frequenzinterferenzen und elektrischen Einflüsse der restlichen Elektroinstallation. Diese Kabel erfüllen die Anforderungen der Feuerbeständigkeit nach IEC 60331 und die Brandprüfung für bündelverlegte Kabel nach IEC 60332-3-22 und IEEE 45-18.13 sowie die Anforderungen der SOLAS. Alle eingesetzten Materialien im Kabel sind halogenfrei. Durch die Kabelkonstruktion wird sichergestellt, dass keine korrosiven sowie nur wenige
toxische Gase im Falle eines Brandes emittieren. Aus diesem Grund sind diese Kabel für die Installation auf Schiffen besonders gut geeignet.

Aufbau
1. Leiter: Mehrdrähtiger Kupferleiter, blank, Klasse 2
2. Isolation: Mika-Bandierung + XLPE (Vernetztes Polyäthylen)
3. Innere Bandierung: überlappend
4. Bewehrung: blankes Kupfergeflecht, Trennschicht (optional)
5. Außenmantel: Polyolefin, Farbe: orange

Normen
International IEC 60092-51; IEC 60092-353; IEC 60092-359; IEC 60331-21; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034

Markierung
z. B.: l NEXANS l MPRXCX 331 3x1,5 0,6/1 kV 90 °C IEC 60092-353 IEC 60332-3-22 IEC 60331 JAHR *CE* + Metermarkierung

Aderkennzeichnung
In Anlehnung an DIN VDE 0293-308
1 Ader: schwarz
2 Adern: blau/braun
3 Adern: braun/schwarz/grau
4 Adern: blau/braun/schwarz/grau
5 bis 24 Adern: alle Adern weiß mit schwarzen Nummern, beginnend in Kern mit 1. Kabel mit 3 oder mehr Adern auch mit grün/gelber Ader (auf Anfrage).

Technische Daten#9B#
Konstruktionsmerkmale
Leitermaterial: Kupfer, blank
Leiterflexibilität: KL.2=mehrdrähtig
Halogenfrei: IEC 60754-1
Isolierung: XLPE + Mica tape
Schutz: Filler (optional)
Außenmantel: Polyolefin
Armierung: blankes Kupfergeflecht
Mantelfarbe: Orange

Elektrische Eigenschaften
Nennspannung Uo/U: 0,6/1 kV
Höchste zulässige Betriebsspannung Um: 1,2 kV
Prüfspannung: 3500 V

Anwendungsmerkmale
Max. Betriebstemperatur am Leiter: 90 °C
Max. Kurzschlusstemperatur am Leiter: 250 °C
Minimale Umgebungstemperatur bei Verlegung: -10 °C
Min. Betriebstemperatur: -35 °C
Flammwidrig: IEC 60332-3 Cat. A
Feuerbeständig: IEC 60331-21
Rauchdichte: IEC 61034
Korr

Artikeleigenschaften

Zolltarif-Nr.
85444999
Ursprungs-Land
FR
Leiter-Nennquerschnitt
1,5 mm²
Leiter-Klasse
Kl.2 = mehrdrähtig
Leiter-Form
rund
Ader-Zahl
3
Ader-Isolation
XLPE (VPE)
Ader-Kennzeichnung
Ziffern
Schutzleiter
Konzentrischer Leiter
ohne
Schirm
Beidraht
Mantel-Material
sonstige
Mantel-Farbe
orange
Halogenfrei nach IEC 60754-2
Flammwidrig
nach IEC 60332-3-22
Raucharm nach IEC 61034-2
Isolationserhalt nach IEC 60331
Ölbeständig nach IEC 60811-404
Außendurchmesser ca.
11,5 mm
Zul. Kabelaußentemperatur, in Bewegung
-30 - 80 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - 80 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
