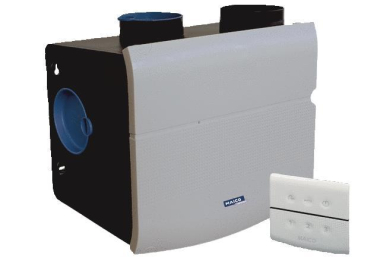

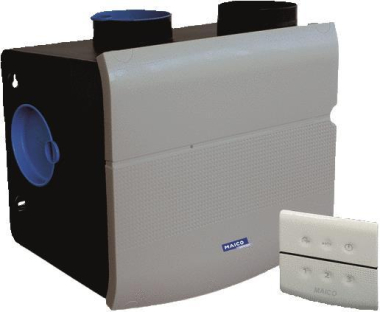

Merkmale - Zentrales Entlüftungsgerät. - Zur gleichzeitigen Entlüftung mehrerer Räume in Einfamilienhäusern oder Wohnungen. - Schutzart IP 20. - Gehäuse einfach zu reinigen. - Das Gerät ist mit einem leise laufenden und energieeffizienten EC-Motor ausgestattet. - Mit 5 möglichen Abluftanschlüssen (3 x DN 125, 1 x DN 125/DN 160) und 1 x DN 160 = Sollbruchstelle) - Mit einem Fortluftstutzen DN 125. - Motor und die Elektronik sind integriert. - Max. sind 28 Drehzahlstufen möglich. - Standardmäßig auf die Stufen 1(a*) = Niedrig, 3(a*) = Normal und 11 (a*) = Hoch voreingestellt. - Die voreingestellten Drehzahlstufen können problemlos über sogenannte DIP-Schalter verändert werden. - Mit integriertem Feuchtigkeitssensor für automatische feuchteabhängige Ansteuerung. - Kabellose Fernbedienung ZEG2 EC-FB im Lieferumfang enthalten. - * = es gibt die Kennlinie a und die Kennlinie b, je nach Einstellung des DIP-Schalters 7 Steuerung - Kabellose Fernbedienung ZEG2 EC-FB mit Feuchtigkeitssensor-Ansteuerung und 6 Einstelltasten (Feuchtigkeitssensor ist im ZEG2 EC enthalten). - Funkfrequenz 868,3 MHz. - Abmessungen (HxBxT): 83x80x28 mm. - Schutzart: IP 30. - Statusanzeigen per LED. - Einstellungen · Abwesenheits-Betrieb (Energiesparmodus) · Automatik-Betrieb regelt Lüftungsstufe gemäß den ermittelten Feuchtesensor-Messwerten · Timer-Betrieb(15/30/60Minuten) in Stufe Hoch - dann wieder zuletzt gewählte Stufe · 1. Niedrige Drehzahl - Standardposition bei Nacht · 2. Normale Drehzahl - Standardposition bei Tag · 3. Hohe Drehzahl - beim Kochen und Duschen - Zum Automatik-Betrieb: In dieser Position läuft das Abluftgerät bei niedriger Drehzahl bis ein deutlicher Anstieg der relativen Luftfeuchtigkeit in der Abluft innerhalb von 3 Minuten (einstellbar 5 % oder 10 % mit DIP-Schalter 7) gemessen wird. Das Gerät schaltet dann von Stufe Niedrig (1) auf Normal (2) oder Hoch (3) je nach Einstellung von DIP-Schalter 7. Wird ein Absinken der Feuchte festgestellt läuft das ZEG2 EC für 15 oder 30 Minuten in Stufe Normal, bzw. Hoch (Nachlaufzeit mit DIP-Schalter 8 einstellbar). Anschließend schaltet das Gerät auf Stufe Niedrig zurück. - Zum Abwesenheits-Betrieb: Das ZEG2 EC läuft im Energiesparmodus und reagiert nicht auf den Feuchtesensor. Montagehinweise - Die Fernbedienung ZEG2 EC-FB kann in feuchten Räumen installiert werden, aber nicht direkt in der Duschkabine. Es darf kein Spritzwasser an die Fernbedienung gelangen (Relative Feuchte max. 90 %). - Das ZEG2 EC Gerät muss in einem trockenen Raum aufgestellt werden, es darf nicht mit Spritzwasser in Berührung kommen (Relative Feuchte max. 90 %). Elektrischer Anschluss - Flexibles Anschlusskabel ca. 1,2 m lang. Artikel: ZEG2 EC - Fördervolumen: 535 m3/h / 600 m3/h / Systemdruck bei 200 Pa bzw. Systemdruck bei 100 Pa - Drehzahlsteuerbar: ja - SEC average: -20,6 kWh/(m2*a) - Energieeffizienzklasse: D - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W - 85 W - IMax: 0,05 A - 0,8 A - Schutzart: IP 20 - Aufstellungsort: Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Technikraum - Einbaulage: senkrecht / waagerecht - Systemart: zentral - Material: Kunststoff - Farbe: weiß - Gewicht: 4,59 kg - Gewicht mit Verpackung: 5,14 kg - Anschlussdurchmesser: 125 mm - Breite: 443 mm - Höhe: 463 mm - Tiefe: 303 mm - Breite mit Verpackung: 455 mm - Höhe mit Verpackung: 485 mm - Tiefe mit Verpackung: 315 mm - Gleichstrommotor: true - Max. Drehzahl: 3200 1/min - WRG über: ohne
