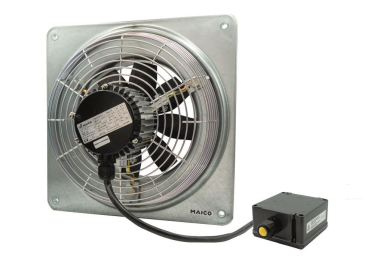

Produktausführung Drehstrommotor Ex II 2D Ex tb IIIC T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIC T135°C/T200°C Db X. Für Einsatztemperaturen von -40 °C = Ta = +40 °C. Für Be- oder Entlüftung umschaltbar.Besondere Eigenschaften Axial-Wandventilator, explosionsgeschützt, Medium Staub. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Stäube der Ex-Gruppe IIIA und IIIC qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 21 und 22. Zündschutzarten: t Schutz durch Gehäuse und c konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich.Typenreihe EZQ / DZQ .. Ex t mit quadratischer Wandplatte. EZS / DZS .. Ex t mit Stahlwandring.Laufrad Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:DZQ 20/4 B Ex t Ausführung: Quadratische Wandplatte Fördervolumen: 540 mü/h Drehzahl: 1490 1/min Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 30 W cosphi: 0,22 INenn: 0,19 A Imax bei UNenn: 0,19 A Schutzart: IP 64 Wärmeklasse: F Einbauart: Aufputz Material: Stahlblech, verzinkt Farbe: verzinkt Gewicht: 7,1 kg Gewicht mit Verpackung: 8,14 kg Nennweite: 200 mm Breite: 345 mm Höhe: 345 mm Tiefe: 220,5 mm Breite mit Verpackung: 415 mm Höhe mit Verpackung: 415 mm Tiefe mit Verpackung: 300 mm EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D EX-Bezeichnung nach Norm: Ex tb IIIC T135°C Db IP64 X / Ex h IIIC T135°C Db X Ta-Umgebungstemperatur: -40 °C = Ta = +40 °C IA/IN: 3,7 Zeit tA: 450 sek Betriebsart: S1 PTC DIN 44082: M 100 EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X Temperaturklasse: T135°C Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
