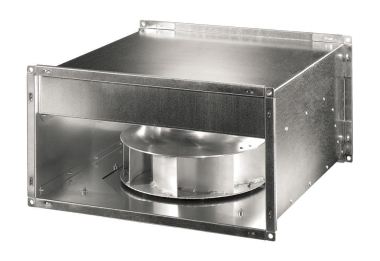

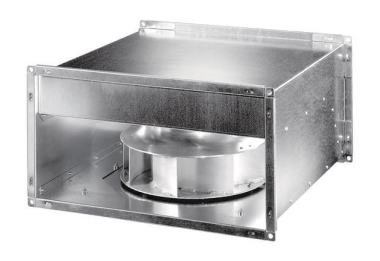

Merkmale - Einbau in rechteckige Lüftungskanäle. - Verzinktes Gehäuse. - Geringe Energieaufnahme dank EC-Technologie. - Geringer Platzbedarf durch kompakte Abmessungen. - Flanschprofile an der Saug- und Druckseite. - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus seewasserbeständigem Aluminium (DN 22-35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56). - Laufrad sitzt auf der Motorwelle und wird direkt angetrieben. - Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3. - Motorlaufrad für Reinigungszwecke ausschwenkbar. - Hohe Schutzart IP 54. - Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem sollen elastische Verbindungsstutzen ELP verwendet werden. Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. - Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor - Motor für den Dauerbetrieb ausgelegt. - Robuster EC-Motor mit Kugellager, wartungsfrei. - Thermischer Motorschutz serienmäßig. - Integrierter Motorschutz über Alarmrelais geführt. - Drehzahlsteuerbar. - Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden. - Statusanzeige über LED (geltend nur für die 3 Varianten). - ModBus RTU Schnittstelle. - Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise - Einbau in horizontaler und verikaler Lage möglich. Elektrischer Anschluss - Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel. - Netzfrequenz 50 / 60 Hz. Artikel: DPK 22 EC - Fördervolumen: 2000 m3/h - FördervolumenNenn: 1100 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 313 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1650 1/min - im opt. Wirkungsgrad - Drehzahl: 1650 1/min - Drehzahlsteuerbar: ja - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 198 W - INenn: 0,96 A - Schutzart: IP 54 - Wärmeklasse: F - Einbauort: Kanal - Einbaulage: beliebig - Material Gehäuse: Stahlblech, verzinkt - Gewicht: 20,12 kg - Gewicht mit Verpackung: 21,9 kg - Ventilator ausschwenkbar: ja - Kanalmaß: 500 mm x 250 mm - Breite: 540 mm - Höhe: 290 mm - Tiefe: 530 mm - Breite mit Verpackung: 545 mm - Höhe mit Verpackung: 360 mm - Tiefe mit Verpackung: 560 mm - Fördermitteltemperatur: -20 °C bis 50 °C
