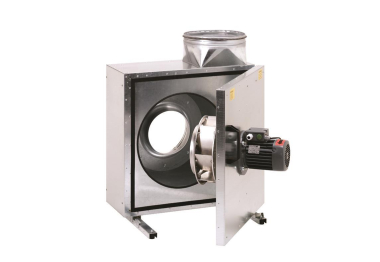

Merkmale - Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt. - Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel. - Förderung mittlerer bis großer Luftmengen bei hohen Widerständen. - Unempfindlich gegen heiße Fördermedien bis 120° C. - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen. - Mit Montageschiene und 4 Schwingungsdämpfern. - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar. - Motor außerhalb des Luftstroms platziert. - Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt. - Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln. Motor - Motor mittels Spannungsminderung durch Transformatoren regelbar. - Thermokontakte sind auf Klemmen geführt. - Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10. - Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss. - Drehzahlsteuerbar. Montagehinweise - Einbau mit Ausblasstutzen nach oben, rechts oder links. - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig. Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabelverschraubung. Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen. Artikel: EKR 20-2 - Fördervolumen: 1650 m3/h - FördervolumenNenn: 873 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 516 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2837 1/min - im opt. Wirkungsgrad - Drehzahl: 2840 1/min - Drehzahlsteuerbar: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 260 W / im opt. Wirkungsgrad - INenn: 1,1 A / im opt. Wirkungsgrad - IMax: 1,8 A - Schutzart: IP X4 - Wärmeklasse: F - Netzzuleitung: 5 / 1,5 mm2 - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Material Gehäuse: Stahlblech, verzinkt - Farbe: silber - Gewicht: 29 kg - Gewicht mit Verpackung: 34,38 kg - Ventilator ausschwenkbar: ja - Nennweite: 200 mm - Breite: 492 mm - Höhe: 571 mm - Tiefe: 485 mm - Breite mit Verpackung: 600 mm - Höhe mit Verpackung: 680 mm - Tiefe mit Verpackung: 600 mm - Fördermitteltemperatur bei IMax: -20 °C bis 120 °C - Umgebungstemperatur: 80 °C - Gesamteffizienz e: 46,1 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 62,9 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,252 kW / 873 m3/h / 516 Pa - nBEP: 2837 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - IBEP: 1,1 A - SchallleistungspegelLWA5: 73 dB(A) - Gleichstrommotor: false
