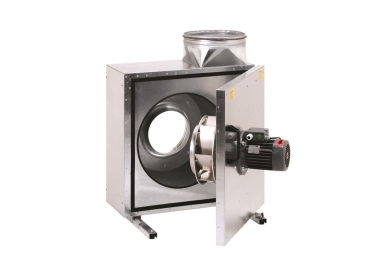

Merkmale - Geeignet für die Absaugung von fetthaltiger Küchenabluft. - Durch das Umsetzen der Montageschienen am Gehäuse sind drei Ausblasrichtungen möglich. - Die Montageschienen mit zusätzlichen Gummischwingungsdämpfern. - Gehäuse aus verzinktem Stahlblech mit 40 mm Mineralwolle, nicht brennbar. - Nach DIN EN 13501-1, Klasse A 1 ausgekleidet. - Fördermitteltemperatur 120° C. - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen. - Mit integriertem Kondensat-/Fettablauf am Gehäuseboden wenn der Ausblasschutz nach oben zeigt. - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar. - Motor außerhalb des Luftstroms. - Rückwärtsgekrümmtes Hochleistungslaufrad auf Wellen montiert. - EC-Technologie. - Stufenlos Drehzahlregelbar mittels 0-10 V Signal. - Ausschwenkbare Revisions-und Wartungstüre für einfache Reinigung des Geräteinnenraums. Motor - EC-Motor. - Stufenlos Drehzahlregelbar mittels 0-10 V Signal. - Motorvollschutz durch integrierte Thermoüberwachung des EC-Motors. - Schutzart IP 54 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss. - Motor außerhalb des Luftstroms. Montagehinweis - Einbau mit Ausblasstutzen nach oben, rechts oder links. - Mit passendem Zubehör auch im Außenbereich aufstellbar. - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig. Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabelverschraubung. - Außenliegender Klemmkasten mit Kabelverschraubung. Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. - Dazu Schutzgitter anbringen. - Einbauerklärung nach Maschinenrichtlinie 2006/42/EG-Richtlinie 2009/125/EG (VO 1253/2014/EU). Artikel: EKR 20-3 EC - Fördervolumen: 2200 m3/h - Drehzahl: 4000 1/min - Laufradtyp: radial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 693 W - IMax: 3,2 A - Schutzart: IP 54 - Einbauort: Wand / Decke / Fußboden - Einbauart: Aufputz - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 28 kg - Gewicht mit Verpackung: 33,43 kg - Anschlussdurchmesser: 200 mm - Nennweite: 200 mm - Geeignet für Nennweite: 200 mm - Länge: 492 mm - Breite: 492 mm - Höhe: 574 mm - Tiefe: 480 mm - Breite mit Verpackung: 595 mm - Höhe mit Verpackung: 660 mm - Tiefe mit Verpackung: 590 mm - Fördermitteltemperatur bei IMax: 120 °C - Umgebungstemperatur: -20 °C bis 50 °C - Gesamteffizienz e: 63 % - Effizienzkategorie: statisch - VSD erforderlich: ja - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,5 kW / 1116 m3/h - nBEP: 12 1/min - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: siehe Montageanleitung - pf, BEP: 858 Pa - SchallleistungspegelLWA7: 80 dB(A)
