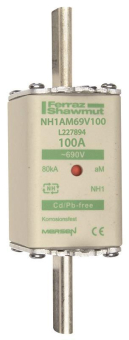

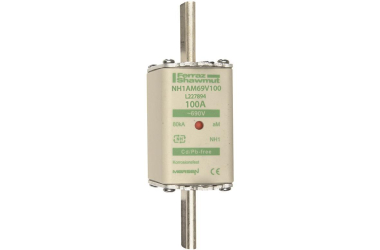

Mersen 2C163.000000 NH1 100A aM L227894

690V NH-Sicherung sfü spannungsführend

Artikel
357582
Lieferanten Typ
NH1AM69V100
Lieferanten Artikel
L227894

Beschreibung

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen:Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff), Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse aM sind Teilbereichssicherungen und schützen elektrische Geräte bei unzulässig hohen Kurzschlüssen vor der Zerstörung durch ihre starke Strombegrenzung und geringe thermische Durchlasswerte. Sie schalten Ströme die größer als 6,3 x IN sind bis zum maximalen Ausschaltvermögen ab. NH-Sicherungs-Einsätze aM werden vorzugsweise zum Schutz von Anlagen und Schaltgeräten in Motorstromkreisen verwendet. Bei der Zuordnung der NH-Einsätze kann der Sicherungsnennstrom gleich dem Motornennstrom gewählt werden. VDE 0636 Teil 201, IEC 60269-1 und -2.

Artikeleigenschaften

Zolltarif-Nr.
85361090
Ursprungs-Land
HU
WEEE-Land
DE
WEEE-Nummer
10485425
Sicherungs-Baugröße nach IEC 60269
NH1
Spannungsart
AC
Bemessungsstrom
100 A
Bemessungsspannung AC
690 V
Bemessungsabschaltvermögen
80 kA
Betriebsklasse
aM (Teilbereichs-Schaltgeräteschutz)
Ausführung Kennmelder
Kombikennmelder
Isolierte Metallgrifflaschen (IMGL)
Leistungsverlust bei Bemessungsstrom
5,8 W
