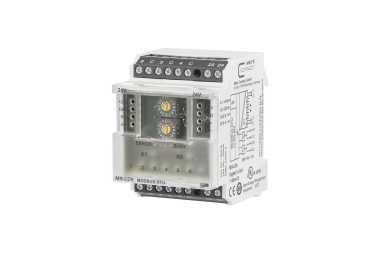

Modbus Leckage-/Niveauüberwachungsrelais MR-LD6

Das Modbus Modul mit 6 analogen Eingängen und 2 Relaisausgängen wurde für dezentrale Schaltaufgaben entwickelt. Geeignet um Elektroden von Leckagesensoren oder den Füllstand von Flüssigkeitsbehältern zu überwachen und Pumpen oder Magnetventile zu schalten. Hierbei sind die Relaiskontakte durch geeignete lastabhängige Maßnahmen zu schützen. Der Widerstand der leitfähigen Flüssigkeit wird gemessen, wenn die Elektroden darin eintauchen. Ebenfalls ist es möglich einen Kabelbruch zu melden (Sensor LKS-ZD notwendig). Das Gerät kann autark oder über einen Modbus-Master betrieben werden. Die Eingänge und Ausgänge können dann über Standard-Register geschaltet und abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter auf der Frontseite oder per Software. Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern.

Merkmale
· Betriebsspannung 24 V AC/DC ^± 10 % (SELV)
· Stromaufnahme 80 mA (AC)/43 mA (DC)
· Eingänge/Kontakte 1 - 6 Anschluss der Elektroden
· Innenwiderstand 20 kω
· Messgenauigkeit ^±10 % bei Sensorwiderstand 4 - 40 kω
· Impuls-Spannung ^±16 V bei Drahtbruchüberwachung
· Messintervall 1,5 s
· Ausgang/Kontakte 2 x Schließer (SPST-NO)
· Ausgang/Schaltspannung 250 V AC
· Ausgang/Dauerstrom 6 A/Ausgang
· Anzeige LED grün, rot, gelb
· Abmessungen BxHxT 50x69,3x60 mm
· Betriebstemperaturbereich -5 °C bis +55 °C
· Lagertemperaturbereich -20 °C bis +70 °C
