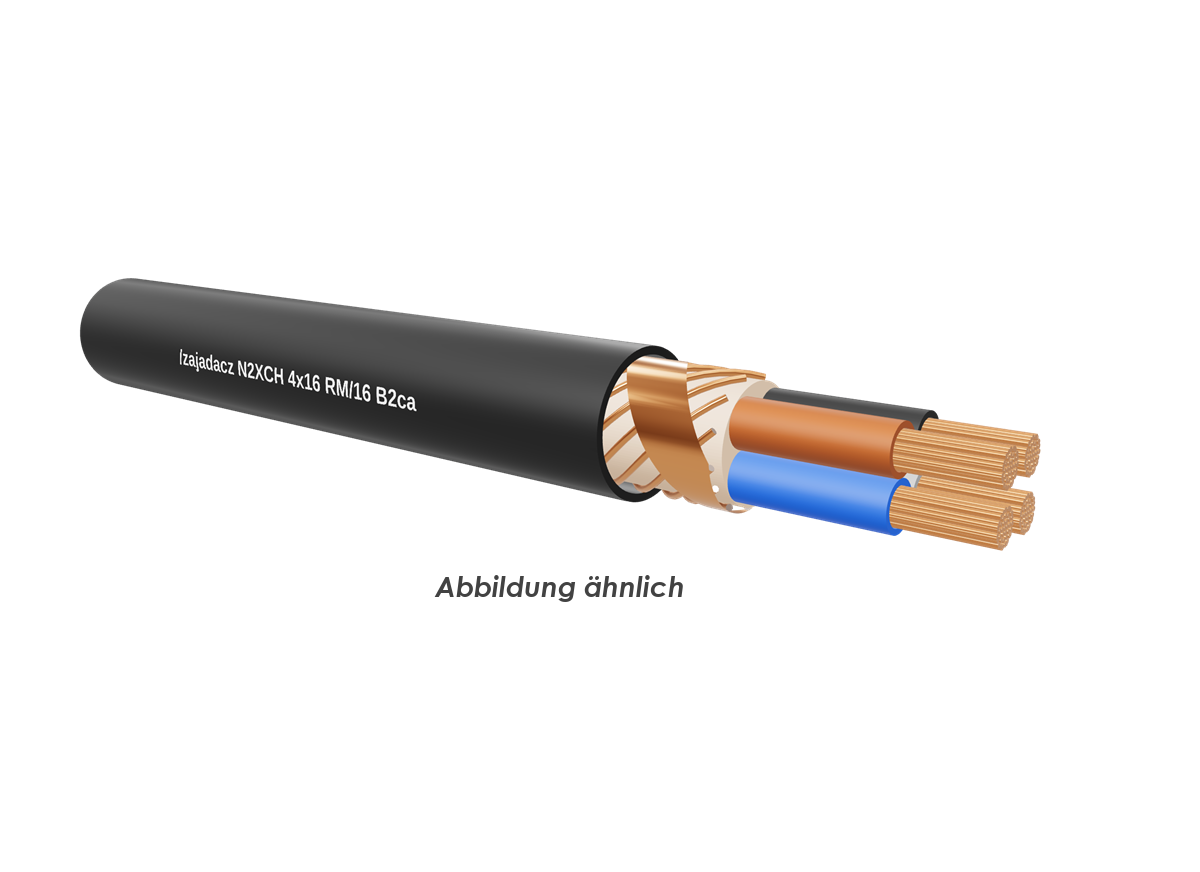

N2XCH 4x16 RE/16 B2ca Trommel 500m
ohne Funktionserhalt
.jpg){kind=icon}
Artikel
5142366
Lieferanten Typ
N2XCH 4x16 RE/16 B2c
Lieferanten Artikel
N2XCH4x16RE/16TR
Beschreibung
Nach VDE 0276-604. In Innenräumen, in Luft oder in Beton. Verlegung in Erde oder Wasser ist nur im Rohr zulässig, wenn Vorkehrungen getroffen sind, dass sich im Rohr keine Wasseransammlung bilden kann.
Artikeleigenschaften
Klasse (EEK /BSK)
BSK B2
Klassen-Ergänzung
s1 d1 a1
Zolltarif-Nr.
85444991
Ursprungs-Land
BE
Leiter-Material
Kupfer
Leiter-Oberfläche
blank
Leiternennquerschnitt
16 qmm
Leiter-Klasse
Kl.2 = mehrdrähtig
Leiterwiderstand bei 20 °C
1,15 Ohm/km
Leiter-Form
rund
Ader-Zahl
4
Werkstoff der Aderisolation
Polyolefine
Spezifizierung Aderisolation
Polyethylen, vernetzt (VPE)
Aderkennzeichnung nach HD 308 S2
Ader-Kennzeichnung
Farbe und Ziffern
Schichtenmantel
LWL-Elemente
Innere Leitschicht
Äußere Leitschicht
Beidraht
Bleimantel
Hilfsader-Zahl
0
Hilfsader-Nennquerschnitt
0 qmm
Konzentrischer Leiter
Kupfer
Konzentrischer Leiter-Nennquerschnitt
16 qmm
Bewehrung
Mantelmaterial
Polyolefine
Spezifizierung Mantelmaterial
sonstige
Mantel-Farbe
schwarz
Kabelgeometrie
rund
Leitfähige Beschichtung
Leiter längswasserdicht
Schirm längswasserdicht
Brandverhaltensklasse nach EN 13501-6
B2ca
Rauchentwicklungsklasse nach EN 13501-6
s1
Abtropfverhaltensklasse nach EN 13501-6
d1
Säureentwicklungsklasse nach EN 13501-6
a1
Halogenfrei nach EN 60754-1/2
Halogenfrei nach IEC 60754-2
Flammwidrig
nach IEC/EN 60332-3-24
Raucharm nach EN 61034-2
Raucharm nach IEC 61034-2
Isolationserhalt nach IEC 60331
Isolationserhalt
ohne
Funktionserhalt
ohne
Ölbeständig nach IEC 60811-404
Außendurchmesser ca.
22,3 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
267,6 mm
Gewicht
1034 kg/km
Zul. max. Leitertemperatur
90 °C
Zul. Kabelaußentemperatur bei Montage/Handling
-5 - 50 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-25 - 80 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
Geeignet als Installationskabel
Zertifiziert für Schiffsanwendungen
Geeignet als Mittelspannungskabel
Geeignet als Hochspannungskabel
Zertifiziert für Flughafen-Beleuchtungskabel
Funktionserhalt nach BS 6387 CWZ
Funktionserhalt nach EN 50200
nein
Funktionserhalt nach EN 50200 annex E
Funktionserhalt nach BS 8434-2
Funktionserhalt nach BS 8491
nein
Funktionserhalt nach IEC 60331-3
nein
Funktionserhalt nach IEC 60331-21
Flammwidrig nach EN 60332-1-2
Flammwidrig nach EN 60332-3-21 (Cat A F/R)
Flammwidrig nach EN 60332-3-22 (Cat A)
Flammwidrig nach EN 60332-3-23 (Cat B)
Flammwidrig nach EN 60332-3-24 (Cat C)
Flammwidrig nach EN 60332-3-25 (Cat D)
Halogenfrei nach EN 60754-1
Halogenfrei nach EN 60754-2
Halogenfrei nach EN 60754-3
