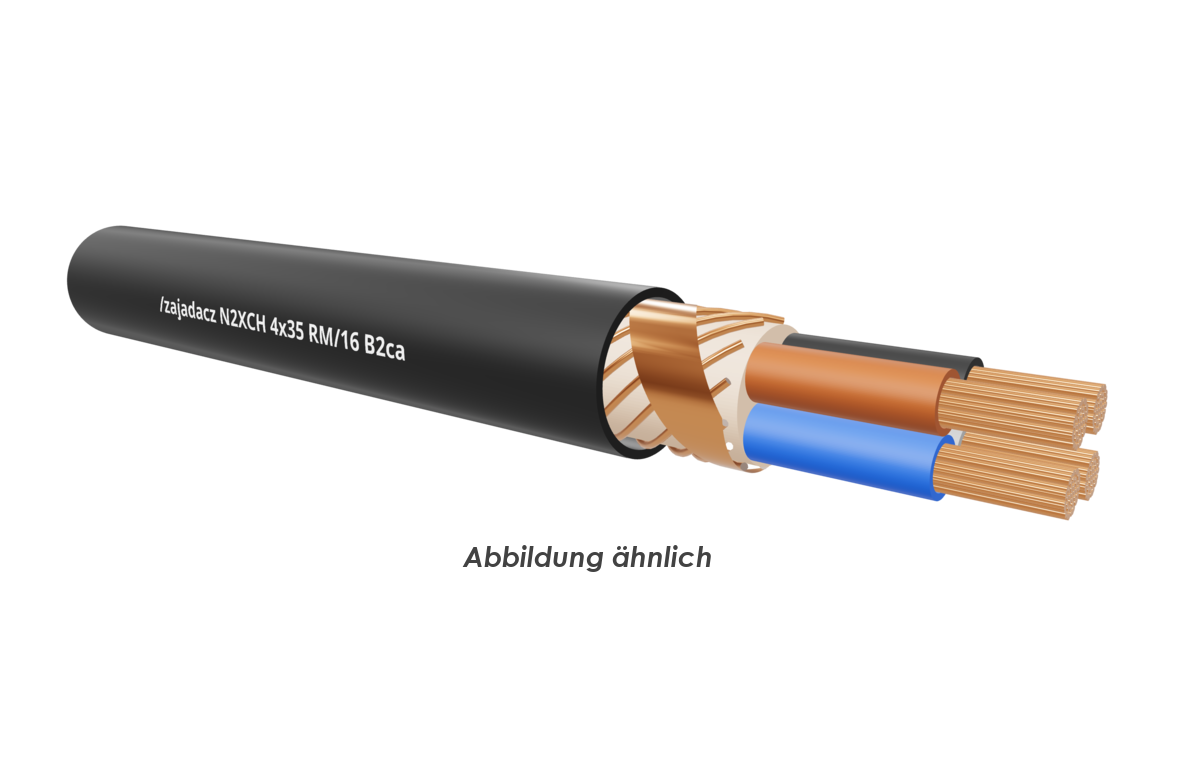

N2XCH 4x35 RM/16 B2ca Trommel 500m

ohne Funktionserhalt

Artikel
113757
Lieferanten Typ
N2XCH 4x35 RM/16 B2c
Lieferanten Artikel
N2XCH4x35RM/16TR

Beschreibung

Halogenfreie Kabel N2XCH nach VDE 0276-604
Anwendung:

Überall dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen. In Innenräumen und im Freien. Nicht direkt in Erde und Wasser verlegen. Bei Flammeneinwirkung verhindern sie die Ausweitung
eines Brandes und entwickeln dabei äußerst geringen Rauch. Keine Abspaltung von korrosiven und toxischen
Gasen. Sie gelten als schutzisoliert.

Aufbau:

Leiter: Kupferleiter blank nach VDE 0295;
 rund eindrähtig oder mehrdrähtig
 oder sektor mehrdrähtig
 > 50 mm2 sind verdichtet
Aderisolation: vernetzte Polyäthylen 2XI1
Aderkennzeichnung: nach VDE 0293-308 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten mit
 gegenläufiger Haltewendel aus
 Kupferband, PETP-Band
Außenmantel: Polymermischung halogenfrei
 nach VDE 0207 T. 24
Mantelfarbe: schwarz

Technische Daten:

Nennspannung: 06/1 kV
Prüfspannung: 4000 V
Temperaturbereich: -5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
 (mehradrig)

Prüfungen:

Brennverhalten: nach VDE 0472 T. 804,
 Prüfart C (=IEC 332-3)
Korrosivität der Brandgase: nach VDE 0472 T. 813
Rauchgasdichte: nach VDE 0472 T. 816,
 Prüfart C (=IEC 1034-1)
Halogenfreiheit: nach VDE 0472 T. 815
Ozonbeständigkeit: nach VDE 0472 T. 805

Eigenschaften:
halogenfrei,
geringe Brandfortleitung,
minimale Rauchentwicklung,
keine korrosiven Gase,
nicht direkt in Erde und Wasser verlegen
Halogenfreie Kabel N2XCH nach VDE 0276-604
Anwendung:
Überall dort, wo besonderer Schutz gegen Feuer und Brandschäden für Menschen und Sachwerte notwendig ist und hohe Sicherheitsauflagen erfüllt werden müssen.
In Innenräumen und im Freien. Nicht direkt in Erde und Wasser verlegen.
Bei Flammeneinwirkung verhindern sie die Ausweitung eines Brandes und entwickeln dabei äußerst geringen Rauch. Keine Abspaltung von korrosiven und toxischen Gasen. Sie gelten als schutzisoliert.

Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
 rund eindrähtig oder mehrdrähtig
 oder sektor mehrdrähtig
 > 50 mm2 sind verdichtet
Aderisolation: vernetzte Polyäthylen 2XI1
Aderkennzeichnung: nach VDE 0293-308 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten mit
 gegenläufiger Haltewendel aus
 Kupferband, PETP-Band
Außenmantel: Polymermischung halogenfrei
 nach VDE 0207 T. 24
Mantelfarbe: schwarz

Technische Daten:
Nennspannung: 06/1 kV
Prüfspannung: 4000 V
Temperaturbereich: -5 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +90 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
 (mehradrig)

Prüfungen:
Brennverhalten: nach VDE 0472 T. 804,
 Prüfart C (=IEC 332-3)
Korrosivität der Brandgase: nach VDE 0472 T. 813
Rauchgasdichte: nach VDE 0472 T. 816,
 Prüfart C (=IEC 1034-1)
Halogenfreiheit: nach VDE 0472 T. 815
Ozonbeständigkeit: nach VDE 0472 T. 805

Eigenschaften:
halogenfrei,
geringe Brandfortleitung,
minimale Rauchentwicklung,
keine korrosiven Gase,
nicht direkt in Erde und Wasser verlegen
Aderzahl x Nennquerschnitt qmm: 4X35 RM/16
Cu-Zahl (Kg/%m): 152,6
Außendurchmesser ca.: 29,0
Gewicht (kg/%m) ca.: 208,0

Artikeleigenschaften

Klasse (EEK /BSK)
BSK B2
Klassen-Ergänzung
s1 d1 a1
Zolltarif-Nr.
85444991
Leiter-Material
Cu, blank
Leiter-Nennquerschnitt
35,00 qmm
Leiter-Klasse
Kl.2 = mehrdrähtig
Leiter-Form
rund
Ader-Zahl
4
Ader-Isolation
XLPE (VPE)
Ader-Kennzeichnung
Farbe
Schutzleiter
Schirm
Beidraht
Hilfsader-Zahl
0
Hilfsader-Nennquerschnitt
0 qmm
Bleimantel
Konzentrischer Leiter
Cu
Konzentrischer Leiter-Nennquerschnitt
16 qmm
Bewehrung
Mantel-Material
Polyolefin
Mantel-Farbe
schwarz
Flammwidrig
nach EN 60332-3-24
Raucharm nach EN 61034-2
Isolationserhalt
nein
Funktionserhalt
nein
Außendurchmesser ca.
29 mm
Zul. max. Leitertemperatur
+90 °C
Zul. Kabelaußentemperatur, in Bewegung
-5 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
