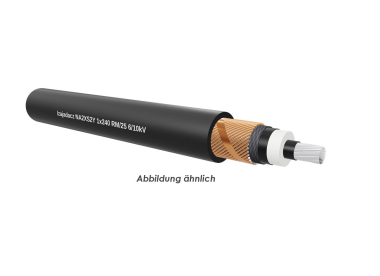

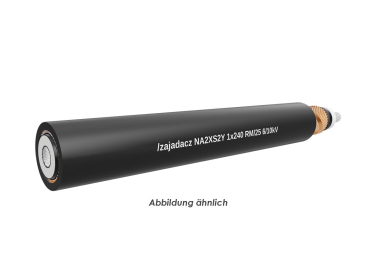

Mittelspannungs-Erdkabel NA2XS2Y 1-adrig nach VDE 0276-620
Zur Verlegung in Erde, im Freien (Kabel muss jedoch vor Sonneneinstrahlung geschützt sein), in Innenräumen und Kabelkanälen für Kraftwerks-, Industrie- und Verteilernetze. Bei Verlegung in Kabelkanälen und Innenräumen muss berücksichtigt werden, dass der PE-Mantel nicht flammwidrig ist nach VDE 0472 T. 804, Prüfart B. Das Kabel kann infolge des widerstandsfähigen PE-Mantels bei der Verlegung und im Betrieb stark mechanisch beansprucht werden.

Leiter: Aluminiumleiter blank nach
 VDE 0295; (RM) rund
 mehrdrähtig extrudierte
 innere Leitschicht
Aderisolation: VPE (vernetztes Polyethylen)
 extrudierte äußere Leitschicht
 leitendes Band
Schirm: Kupferdrähte und Querleitwendel
 aus Kupfer
 Folie
Außenmantel: PE schwarz

Nennspannung: 6/10 kV, 12/20 kV und 18/30 kV
Prüfspannung: 21 kV AC/5 min. bei Uo/U=6/10 kV
 30 kVAC/5 min. bei Uo/U=12/20
 kV 45 kV AC/5 min. bei Uo/U=18/30 kV
Temperaturbereich: -20 °C - +70 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +90 °C (max.)
Biegeradius: 15 x Kabeldurchmesser
NA2XS2Y 6/10 kV
Aderzahl x Nennquerschnitt qmm: 1X240RM/25
Cu-Zahl (Kg/%m): 28,3
AL-Zahl kg/%m: 69,6
Außendurchmesser ca.: 35,0
Gewicht (kg/%m) ca.: 150,0
