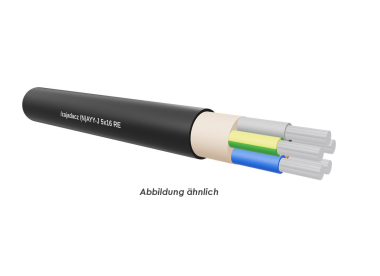

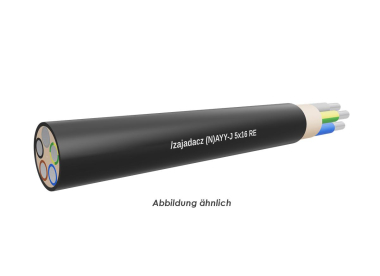

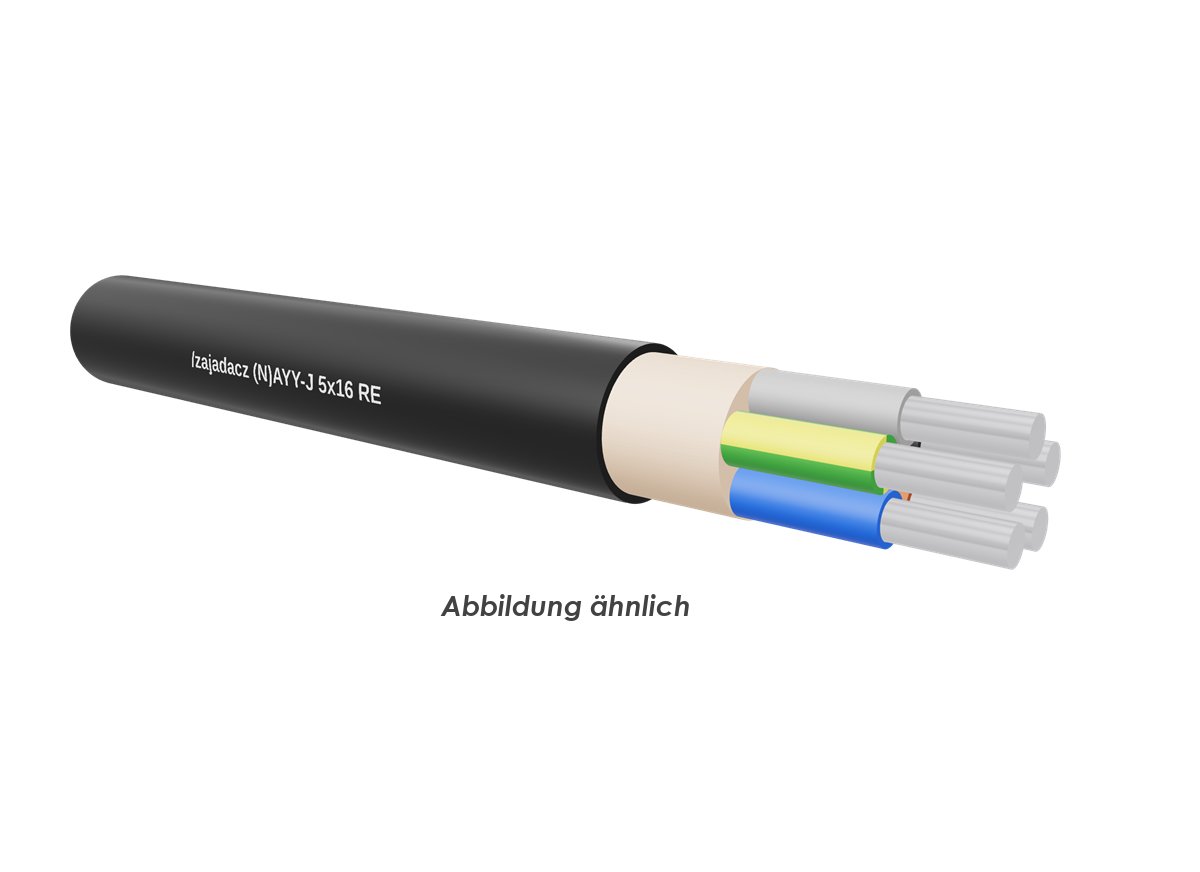

NAYY-J 5x16 RE 0,6/1kV Eca TR500m

PVC Erdkabel Aluminium mit Schutzleiter

Artikel
3994244
Lieferanten Typ
NAYY-J 5x16 RE 0,6/1
Lieferanten Artikel
NAYY-J5x16RETR

Beschreibung

Niederspannungs-Erdkabel NAYY
Aluminiumleiter nach VDE 0276-603
Als Energie- und Steuerkabel zur Verwendung im Freien, im Erdreich, für Kraftwerke, Industrie- und Schaltanlagen, in Wasser, in trockenen und feuchten Innenräumen, in Kabelkanälen sowie in Ortsnetzen, wenn keine mechanischen Beschädigungen zu erwarten sind.

Leiter: Aluminiumleiter nach VDE 0295;
 (RE) rund eindrähtig oder
 (SE) sektorenförmig eindrähtig
 oder (SM) sektorenförmig
 mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
 Füllmantel
 J = mit Schutzleiter
 O = ohne Schutzleiter
Außenmantel: PVC schwarz

Nennspannung: 0,6 /1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T.
 804 Prüfart B (=IEC 332-1)
NAYY-J
Aderzahl x Nennquerschnitt qmm: 5X16 RE
AL-Zahl kg/%m: -
Außendurchmesser ca.: -
Gewicht (kg/%m) ca.: -

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Material
Al
Leiter-Nennquerschnitt
16,00 qmm
Leiter-Klasse
Kl.1 = eindrähtig
Leiter-Form
rund
Ader-Zahl
5
Ader-Isolation
PVC
Ader-Kennzeichnung
Farbe
Schutzleiter
Hilfsader-Zahl
0
Hilfsader-Nennquerschnitt
0 qmm
Konzentrischer Leiter
ohne
Konzentrischer Leiter-Nennquerschnitt
0 qmm
Mantel-Material
PVC
Mantel-Farbe
schwarz
Flammwidrig
nach EN 60332-1-2
Isolationserhalt
nein
Funktionserhalt
nein
Außendurchmesser ca.
21,8 mm
Zul. max. Leitertemperatur
+70 °C
Zul. Kabelaußentemperatur, in Bewegung
-5 - +50 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
