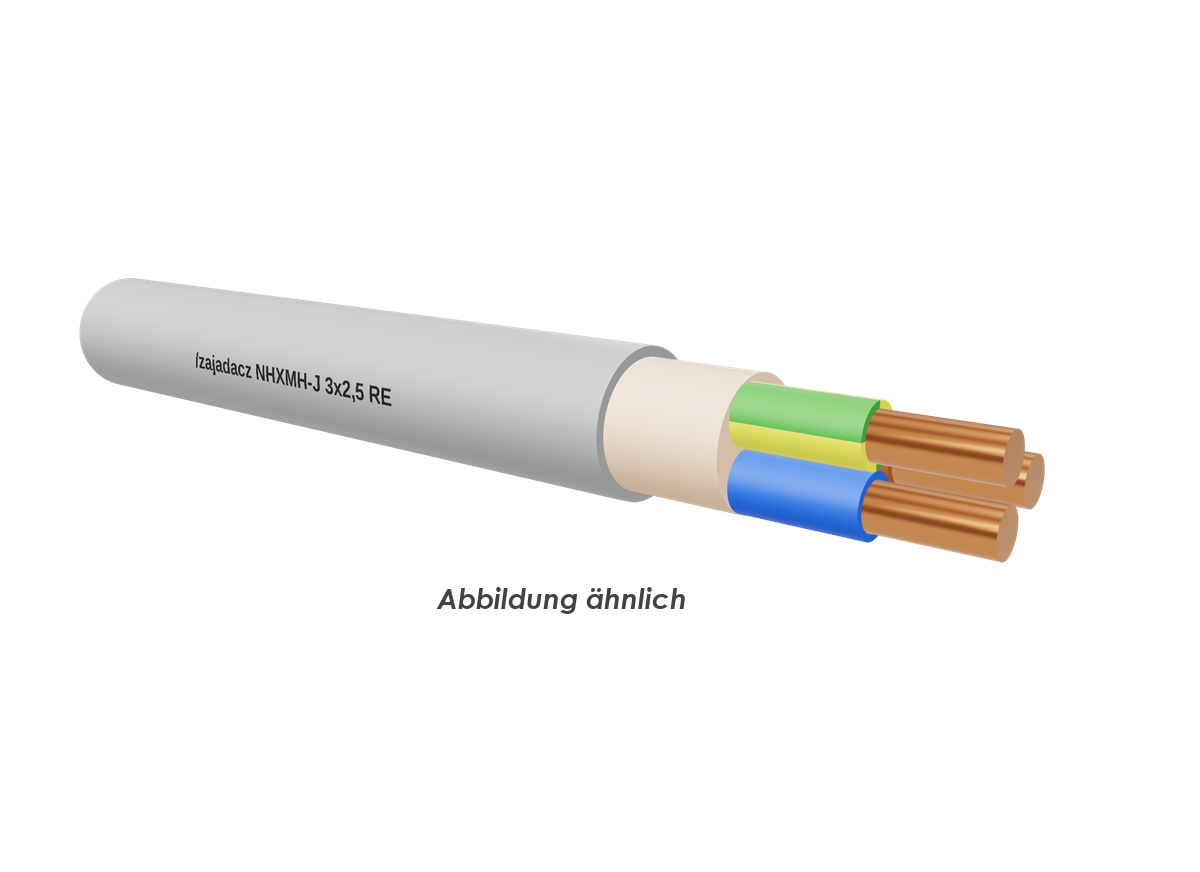

Schadstoffreie Mantelleitung NHMH-J nach VDE 0250-215
Anwendung
Für die Verlegung über, auf, im und unter Putz, in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und im Beton, ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.
Für die Verlegung in Gebäuden mit hoher Personen- und/oder Sachwertkonzentration. Diese Leitungen sind auch für die Verwendung im Freien geeignet. Sie sind nicht zur Verwendung im Erdreich oder im Wasser bestimmt.
Aufbau
Leiter: Kupferleiter blank nach VDE 0295;
rund eindrähtig oder mehrdrähtig
Aderisolation: Polymermischung halogenfrei
Aderkennzeichnung: nach VDE 0293-308
Füllmantel halogenfrei
Außenmantel: Polymermischung halogenfrei
Mantelfarbe: cremeweiß RAL 9001
Technische Daten
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C - +60 °C (bei Verlegen)
-40 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 4 x Leitungsdurchmesser (mind.)
Prüfungen
Halogenfreiheit: nach VDE 0472 T. 813,
IEC 06754-2 u. HD 602
Raucharmut: nach VDE 0472 T. 816
Brennverhalten: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
Schadstofffreie Mantelleitung NHMH-J nach VDE 0250-215
Anwendung
Für die Verlegung über, auf, im und unter Putz, in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und im Beton, ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton.
Für die Verlegung in Gebäuden mit hoher Personen- und/oder Sachwertkonzentration. Diese Leitungen sind auch für die Verwendung im Freien geeignet. Sie sind nicht zur Verwendung im Erdreich oder im Wasser bestimmt.
Aufbau
Leiter: Kupferleiter blank nach VDE 0295;
rund eindrähtig oder mehrdrähtig
Aderisolation: Polymermischung halogenfrei
Aderkennzeichnung: nach VDE 0293-308
Füllmantel halogenfrei
Außenmantel: Polymermischung halogenfrei
Mantelfarbe: cremeweiß RAL 9001
Technische Daten
Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C - +60 °C (bei Verlegen)
-40 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 4 x Leitungsdurchmesser (mind.)
Prüfungen
Halogenfreiheit: nach VDE 0472 T. 813,
IEC 06754-2 u. HD 602
Raucharmut: nach VDE 0472 T. 816
Brennverhalten: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 3X2,5
Cu-Zahl (Kg/%m): 7,2
Außendurchmesser ca.: 9,2
Gewicht (kg/%m) ca.: 14,0
