Artikel
5558139
Lieferanten Typ
NHXMH-J 5x4 B2ca
Lieferanten Artikel
NHXMH-J5x4B2ca
Beschreibung

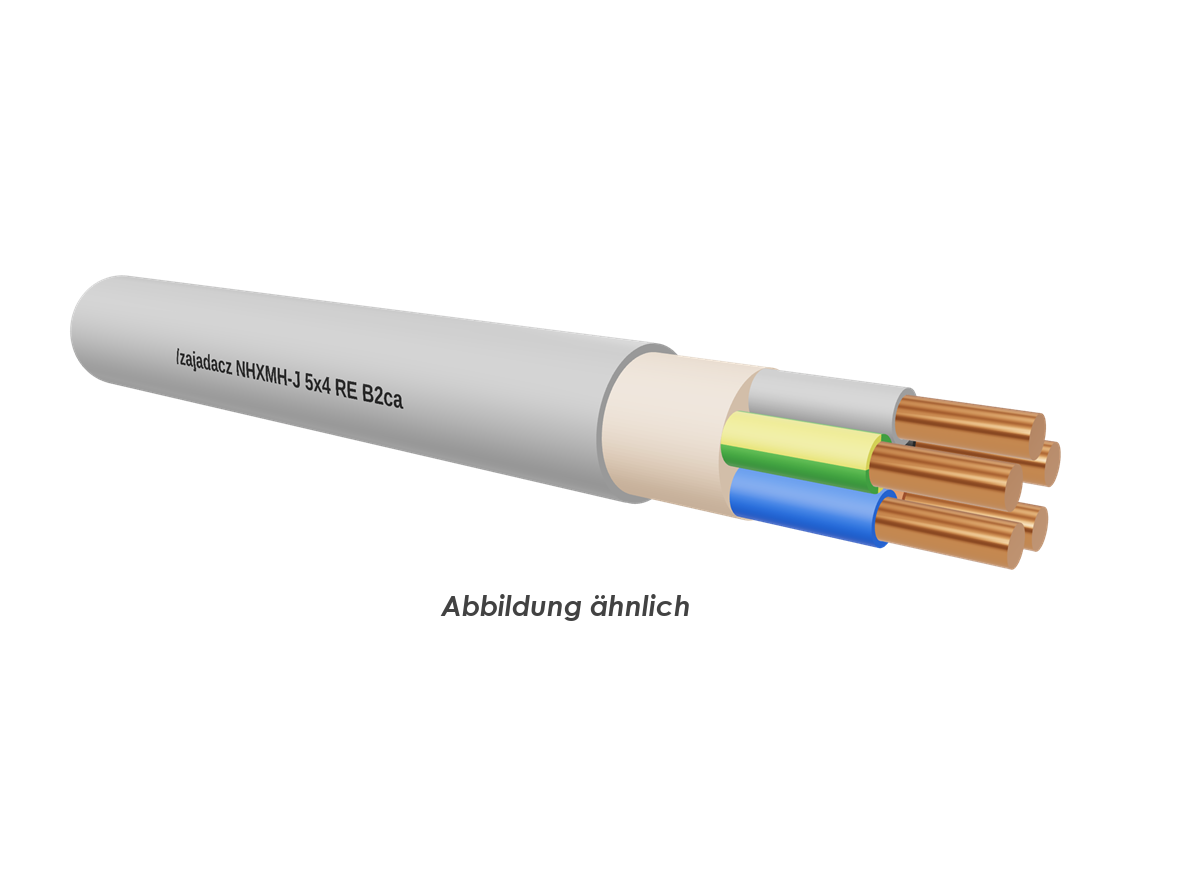

Halogenfreie Mantelleitung NHXMH-J
Anwendung:
Leitungen mit verbessertem Verhalten im Brandfall, zur Verlegung auf, über, im und unter Putz. In trockenen, feuchten und nassen Räumen, sowie im Mauerwerk und in Beton (ausgenommen Schüttel- Rüttel- und Stampfbeton). Einsatz vorwiegend in Gebäuden mit hoher Personen oder Sachwertkonzentration.
Aufbau:
Leiter: Kupferleiter blank VDE 0295
(RE) rund eindrähtig
(RM) rund mehrdrähtig
Aderisolation: VPE
Aderkennzeichnung: VDE 0293-308
Mit Füllmantel halogenfrei
Aussenmantel: Polymermischung halogenfrei grau
Technische Daten:
Nennspannung: 300/500V
Prüfspannung: 2kV
Temperaturbereich:
+5°C - +60°C (bei Verlegen)
-40°C - +70°C (nach Verlegen)
Betriebstemperatur: +70°C (max.)
Biegeradius:
4 x Leitungsdurchmesser
Artikeleigenschaften
Klasse (EEK /BSK)
BSK B2
Klassen-Ergänzung
s1a d0 a1
Zolltarif-Nr.
85444991
Leiter-Material
Cu, blank
Leiter-Nennquerschnitt
4 qmm
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
5
Ader-Isolation
XLPE (VPE)
Ader-Kennzeichnung
Farbe
Schutzleiter
Schirm
Beidraht
Tragorgan
ohne
Schutzhülle
ohne
Bleimantel
Bewehrung/Armierung
ohne
Mantel-Material
PVC
Halogenfrei nach EN 60754-1/2
Flammwidrig
nach EN 60332-3-24
Raucharm nach EN 61034-2
Isolationserhalt
nein
Außendurchmesser ca.
13,2 mm
Zul. Kabelaußentemperatur, in Bewegung
70 - 5 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - 70 °C
Nennspannung U0
300 V
Nennspannung U
500 V
