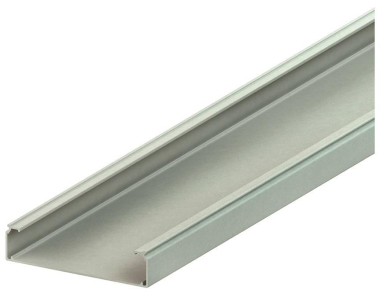

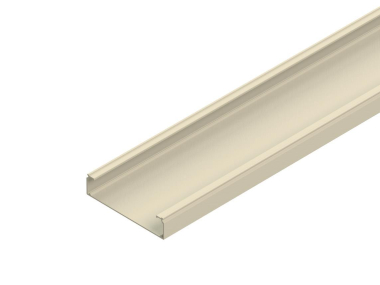

NIED GFK-Kabelrinne, KP 50.100

ungelocht, 50x100x3000mm

Artikel
3583309
Lieferanten Typ
KP 50.100
Lieferanten Artikel
4013339952403

Beschreibung

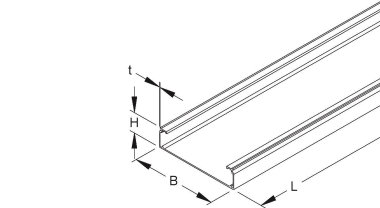

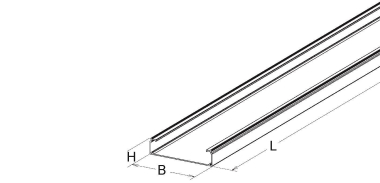

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und ohne Bodenlochung, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 50 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 50 wird die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm automatisch berücksichtigt. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 50 x 100 mm Materialstärke t : 2,5 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 3980 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
39259020
Ursprungs-Land
FR
Höhe
50 mm
Breite
100 mm
Materialstärke
2,5 mm
Länge
3000 mm
Arbeitslänge
3000 mm
Nutzbarer Querschnitt
3980 qmm
Mit Oberteil
Seitenlochung
Montagelochung im Boden
NATO-Lochbild
Ausführung
ohne Verbinder
Geeignet für Funktionserhalt
Werkstoff
Kunststoff
Werkstoffgüte
GFK
Oberflächenschutz
sonstige
Farbe
grau
RAL-Nummer
7032
Gewicht
1 kg/m
Belastungstesttyp nach IEC 61537
Typ III
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
100 N/m
