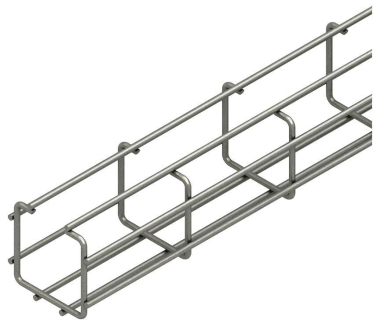

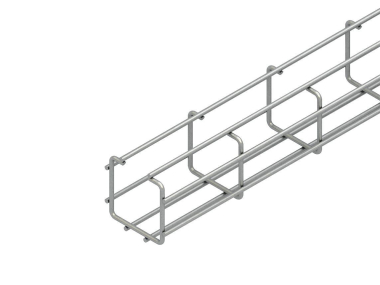

NIED Gitterrinnen GRC 60.060

Artikel
343527
Lieferanten Typ
GRC 60.060
Lieferanten Artikel
4013339280124

Beschreibung

Mini,Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) außen H x B : 78 x 78 mm ÖffnungsMaße : 31 mm Draht-Ø : 4,5 mm Maschenweite Seiten : 36,5 x 100 mm Maschenweite Boden : 25 x 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 3600 mm² geeignete Verbinder : 2 x GRVS 5 je Lieferlänge Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
73089059
Ursprungs-Land
DE
Profilform
U-Form
Breite
78 mm
Höhe
60 mm
Länge
3000 mm
Arbeitslänge
3000 mm
Drahtdurchmesser Längsseite
4,5 mm
Drahtdurchmesser Querseite
4,5 mm
Nutzbarer Querschnitt
3600 qmm
Integrierte Trennwand
ohne
Ausführung
ohne Verbinder
Geeignet für Funktionserhalt
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
bandverzinkt
Gewicht
1,27941 kg/m
Belastungstesttyp nach IEC 61537
Typ II
Einsatztemperatur
-20 - 120 °C
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
280 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
170 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
80 N/m
