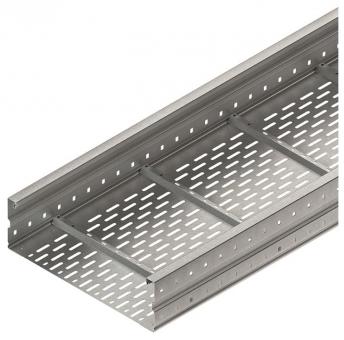

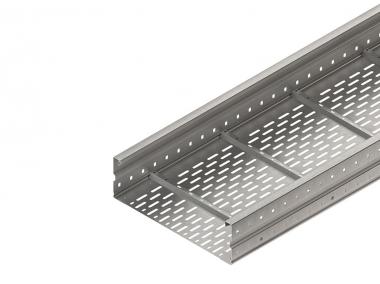

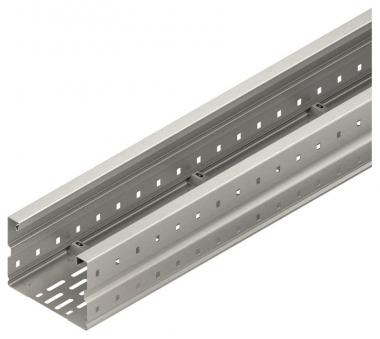

NIED Weitspannkabelrinnen WRL 150.300 F

WRL150.300F

Artikel
225895
Lieferanten Typ
WRL 150.300 F
Lieferanten Artikel
4013339590605

Beschreibung

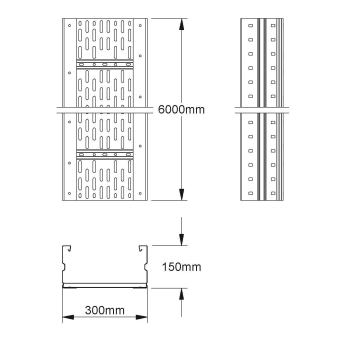

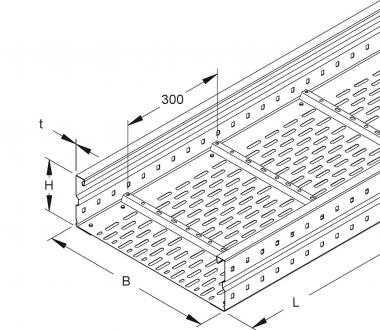

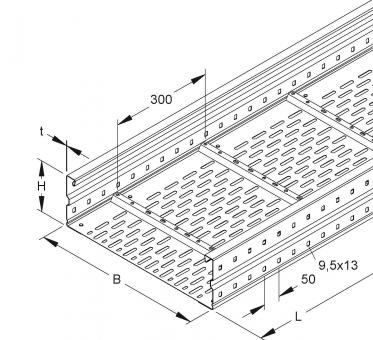

Weitspannkabelrinne, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenietetem Boden mit versetzt angeordneter Perforation und gelochten Quersicken zur Stabilisierung und Trennstegbefestigung. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 150 x 300 mm Materialstärke : 1,5 mm Quersickenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 38215 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
73089059
Ursprungs-Land
DE
Höhe
150 mm
Breite
300 mm
Materialstärke
1,5 mm
Länge
6000 mm
Arbeitslänge
6000 mm
Nutzbarer Querschnitt
38215 qmm
Mit Oberteil
Seitenlochung
Montagelochung im Boden
NATO-Lochbild
Ausführung
ohne Verbinder
Geeignet für Funktionserhalt
Werkstoff
Stahl
Einsatztemperatur
-20 - 120 °C
Werkstoffgüte
sonstige
Oberflächenschutz
feuerverzinkt
Gewicht
8,70384 kg/m
Belastungstesttyp nach IEC 61537
Typ II
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m
3150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m
2400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m
1750 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m
1200 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m
850 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m
600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m
430 N/m
