NIED Weitspannleitern WSL105.400

Niedax

NIED Weitspannleitern WSL105.400

Niedax

Artikel

343732

Lieferanten Typ

WSL 105.400

Lieferanten Artikel

4013339300808

Beschreibung

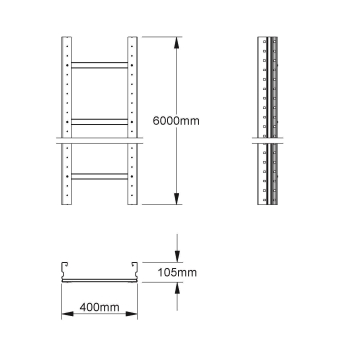

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 105 x 400 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Bodenlochung : Ø 5,4 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 33835 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

73089059

Ursprungs-Land

Ausführung des Seitenholms

Profil (offen)

Seitenlochung

Ausführung der Sprosse

Profil ungelocht

Befestigung der Sprosse

blindgenietet

Höhe

105 mm

Breite

400 mm

Länge

6000 mm

Arbeitslänge

6000 mm

Nutzbarer Querschnitt

33835 qmm

Geeignet für Funktionserhalt

Sprossenmittenabstand

300 mm

Steigetrasse

Werkstoff

Stahl

Werkstoffgüte

sonstige

Einsatztemperatur

-20 - 120 °C

Oberflächenschutz

bandverzinkt

Gewicht

6,00577 kg/m

Belastungstesttyp nach IEC 61537

Typ II

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m

3000 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m

1700 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m

1100 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m

750 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m

550 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m

400 N/m

Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m

310 N/m
