Trommelbare Gummischlauchleitung mit
Torsionsschutz NSHTÖU-J 0,6/1 kV nach VDE 0250 - 602
Trommelbare Gummischlauchleitungen sind
bestimmt für Hebezeuge, Transport- und Förderanlagen, bei denen häufiges Auf- und Abwickeln gegeben ist, insbesondere bei gleichzeitiger Zugbeanspruchung und/oder zwangsweiser Führung der Leitung, bei hohen mechanischen Beanspruchungen, Trommelgeschwindigkeit bis 120 m/min., in feuchten und nassen Räumen, im Freien, in explosionsgefährdeten Bereichen und im Bergbau unter Tage.

Leiter: Kupferlitze verzinnt feindrähtig Klasse 5
Aderisolation: Gummimischung nach VDE 0207 T. 20 Adern mit kurzer Schlaglänge verseilt, keine Kernader
Aderkennzeichnung: aus Gummimischung, Torsionsschutzeinlage aus hochzugfestem Kunststoff nach VDE 0293-308, Innenmantel
Außenmantel: Gummimischung
Mantelfarbe: schwarz


Nennspannung: 0,6/1 kV
Prüfspannung: 2500 V
Temperaturbereich: - 20 °C - + 80 °C
 (fest verlegt an der Oberfläche)
 - 40 °C - + 80 °C
 (bewegt an der Oberfläche)
Betriebstemp.: + 90 °C (max.)
 Höchstzulässige statische
 Dauerzugbeanspruchung der Leiter
 20 N/mm²
Mindestbiegeradius:
Flexibler Einsatz bei Trommelbetrieb: Leitungen mit Außendurchmesser < 21,5 mm
 5 x Außendurchmesser
 Leitungen mit Außendurchmesser > 21,5 mm
 6,25 x Außendurchmesser
Flexibler Einsatz bei
Rollenumlenkung: 7,5 x Außendurchmesser
Flammwidrigkeit: VDE 0482-332-1-2
 IEC 60332-1

Schutz- und/oder Mittelleiter dürfen nur einbezogen werden, wenn sie die gleichen Querschnitte wie die Phasenleiter haben und nicht aufgeteilt sind. Die höchstzulässige dynamische Zugbeanspruchung ist im Einzelfall festzulegen.

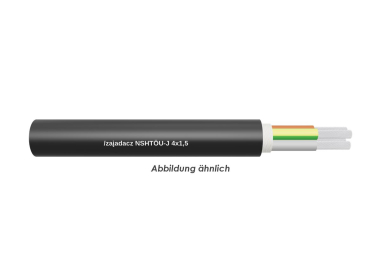

NSHTÖU-J
Aderzahl x Nennquerschnitt qmm: 4X1,5
Cu-Zahl (Kg/%m): 5,8
Außendurchmesser ca.: 14,4
Gewicht (kg/%m) ca.: 27,4
