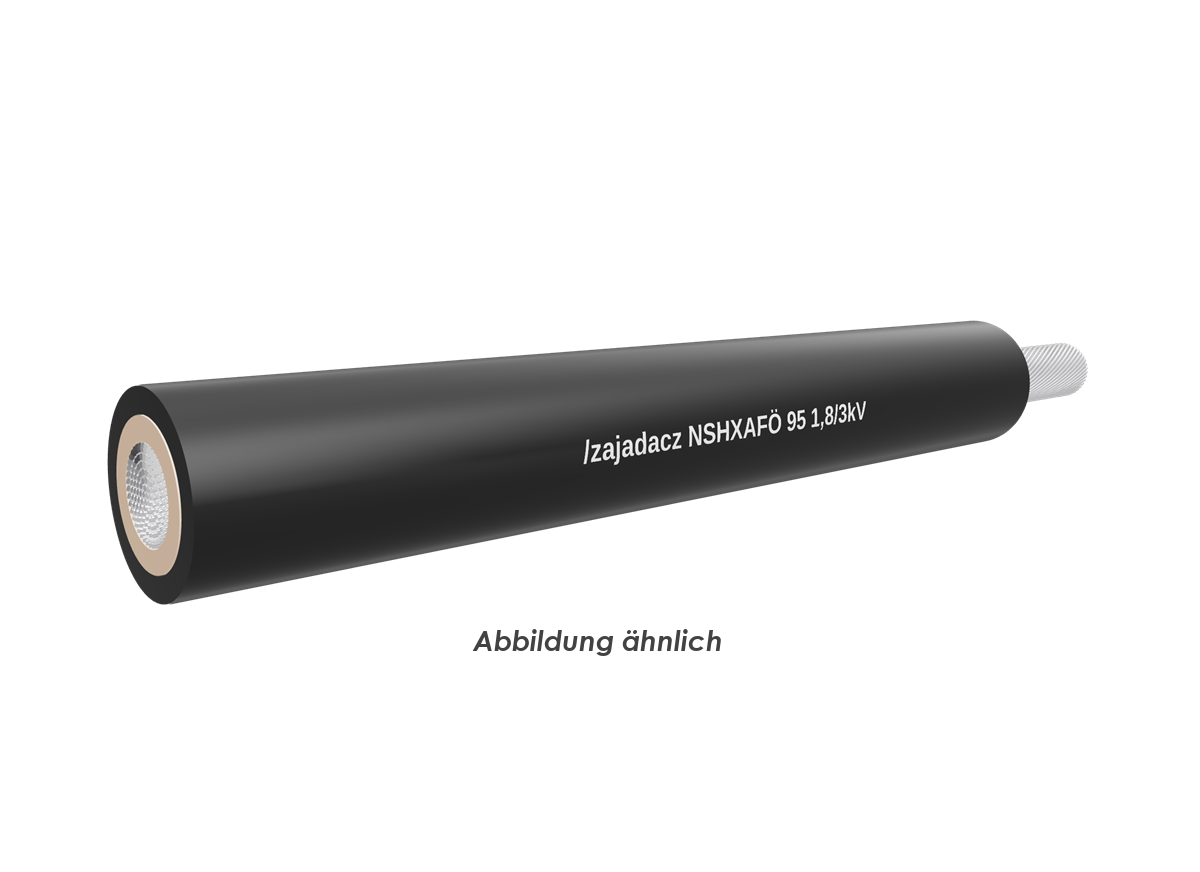

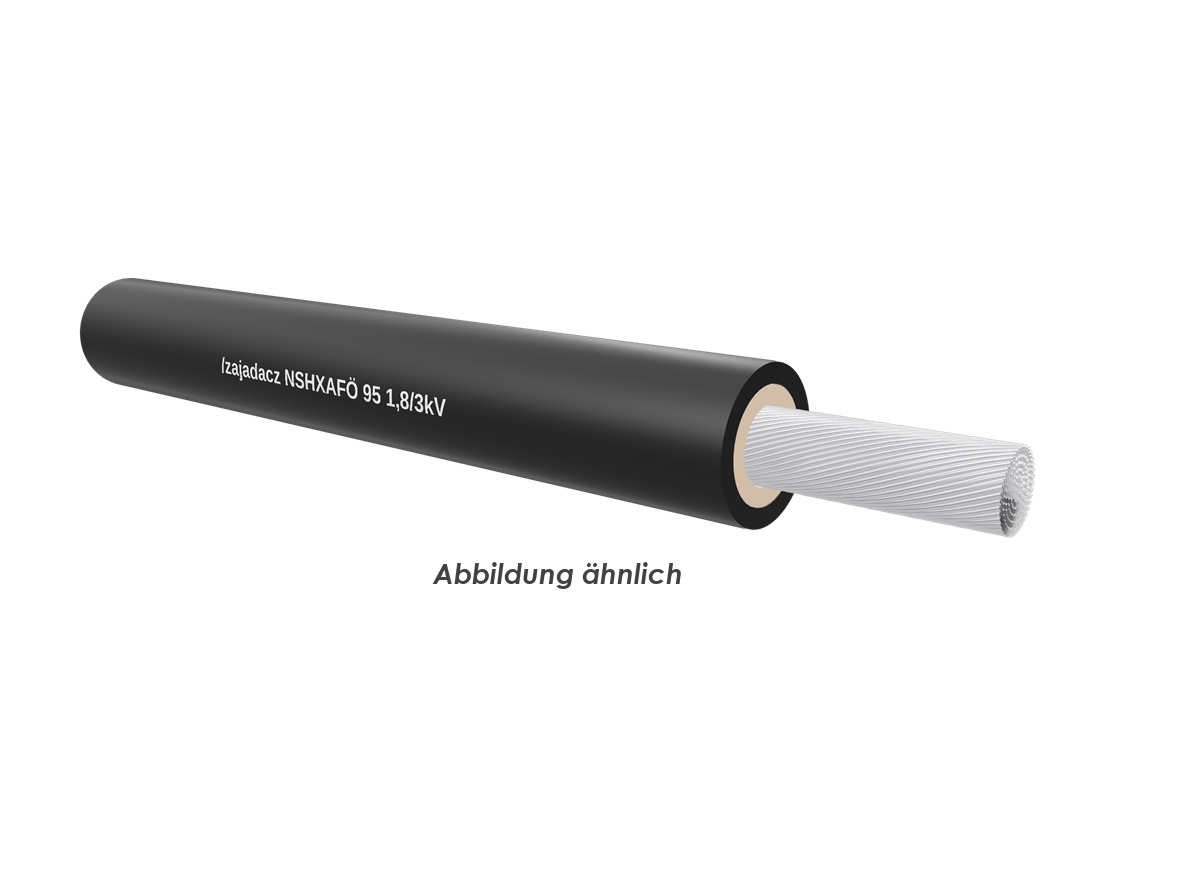

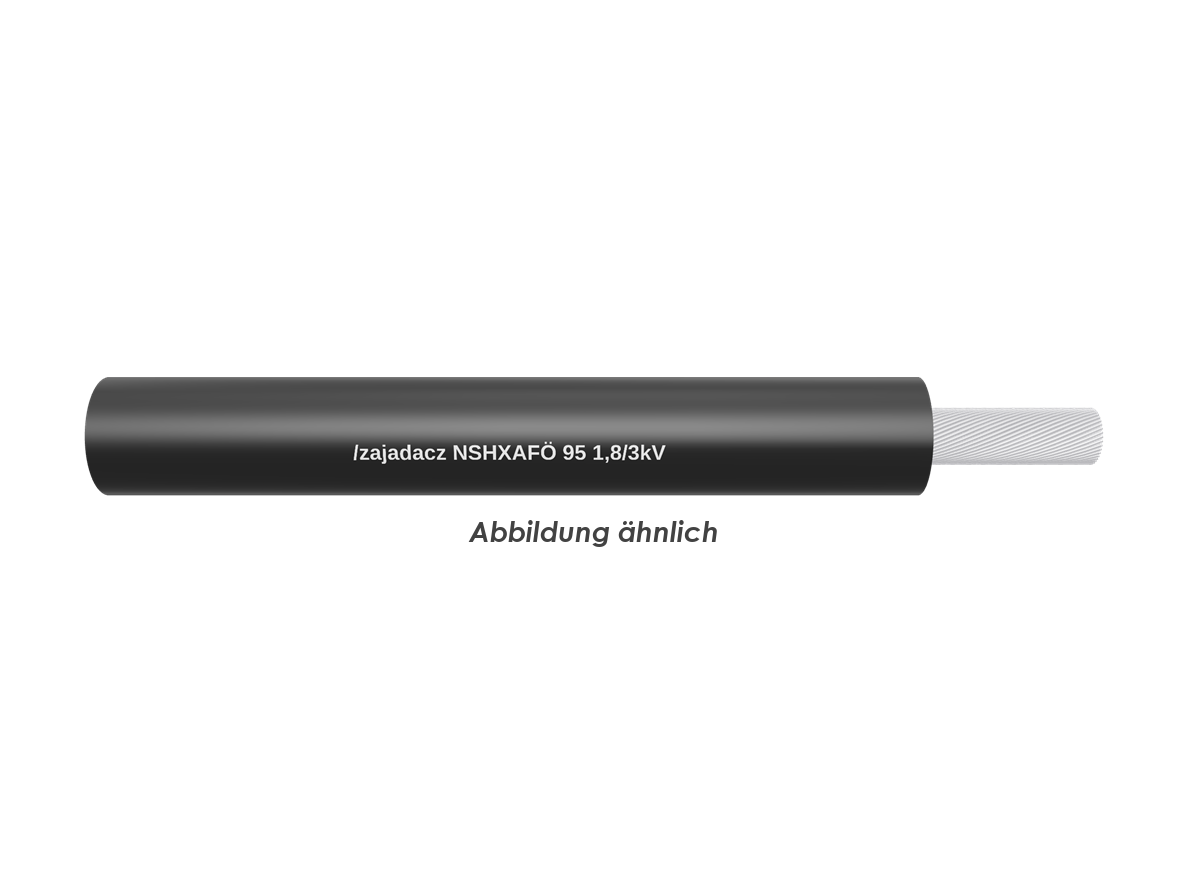

NSHXAFÖ 95 SW 1,8/3kV Eca Trommel 500m

kurzschlussfeste Leitung halogenfrei

Artikel
1249021
Lieferanten Typ
NSHXAFÖ 95 1,8/3kV
Lieferanten Artikel
NSHXAFÖ95TR

Beschreibung

Sondergummiaderleitung NSHXAFÖ/(N)SHXAFÖ 1,8/3 kV
in Anlehnung an DIN VDE 0250 Teil 606 (flammwidrig) halogenfrei
Die Leitungen sind bestimmt für die Verwendung in Schienenfahrzeugen und Omnibussen sowie in trockenen Räumen.

Leiter: feindrähtig Kupfer, verzinnt Kl. 5
 Bewicklung aus Alu-PT-Folie
Aderkennzeichnung: naturfarben
Isolierhülle: EPR
Außenmantel: Polymer-Mischung
 halogenfrei, schwarz

Technische Daten:
Eigenschaften bei 20 °C Uo/U 1,8/3 kV
Nennspanung Uo/U 1800/3000 V
Höchstzulässige Betriebsspannung in
Wechsel- und Drehstromanlagen 2160/3600 V
in Gleichstromanlagen
 zwischen den Leitern 5400 V
 einphasig geerdet 2700 V
Leiterwiderstand nach DIN/VDE 0295
Prüfspannung 50 Hz, 5 min. 6000 V
Brennverhalten gemäß VDE 0482 Teil 265-2-1
Halogengehalt(Korrosivität der Brandgase)
 gemäß VDE 0482 Teil 267-2-2

maximal zulässige Temperatur am Leiter 90 °C
Kurzschlusstemperatur 250 °C
ruhend -40 °C bis +70 °C
bewegt -25 °C bis +70 °C

Mindestbiegeradius:
6 x D bei fester Verlegung
10 x D bei freier Bewegung
D = Außendurchmesser

Flammwidrigkeit: VDE 0482-332-1-2/IEC 60332-1
Ölbeständigkeit: EN 60811-2-1
NSHXAFÖ
Aderzahl x Nennquerschnitt qmm: 1X95,0
Cu-Zahl (Kg/%m): 91,20
Außendurchmesser ca.: 24,0
Gewicht (kg/%m) ca.: 109,0

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85446010
Leiter-Nennquerschnitt
95,00 qmm
AWG-Querschnitt
0,00
Leiter-Durchmesser
11,00 mm
Leiter-Klasse
Kl.5 = feindrähtig
Ader-Isolation
Gummi (EPR)
Schirm
Ader-Farbe
schwarz
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca.
24,00 mm
Zul. Kabelaußentemperatur, in Bewegung
-25 - +70 °C
Zul. Kabelaußentemperatur, fest verlegt
-40 - +70 °C
Nennspannung U0
1800 V
Nennspannung U
3000 V
