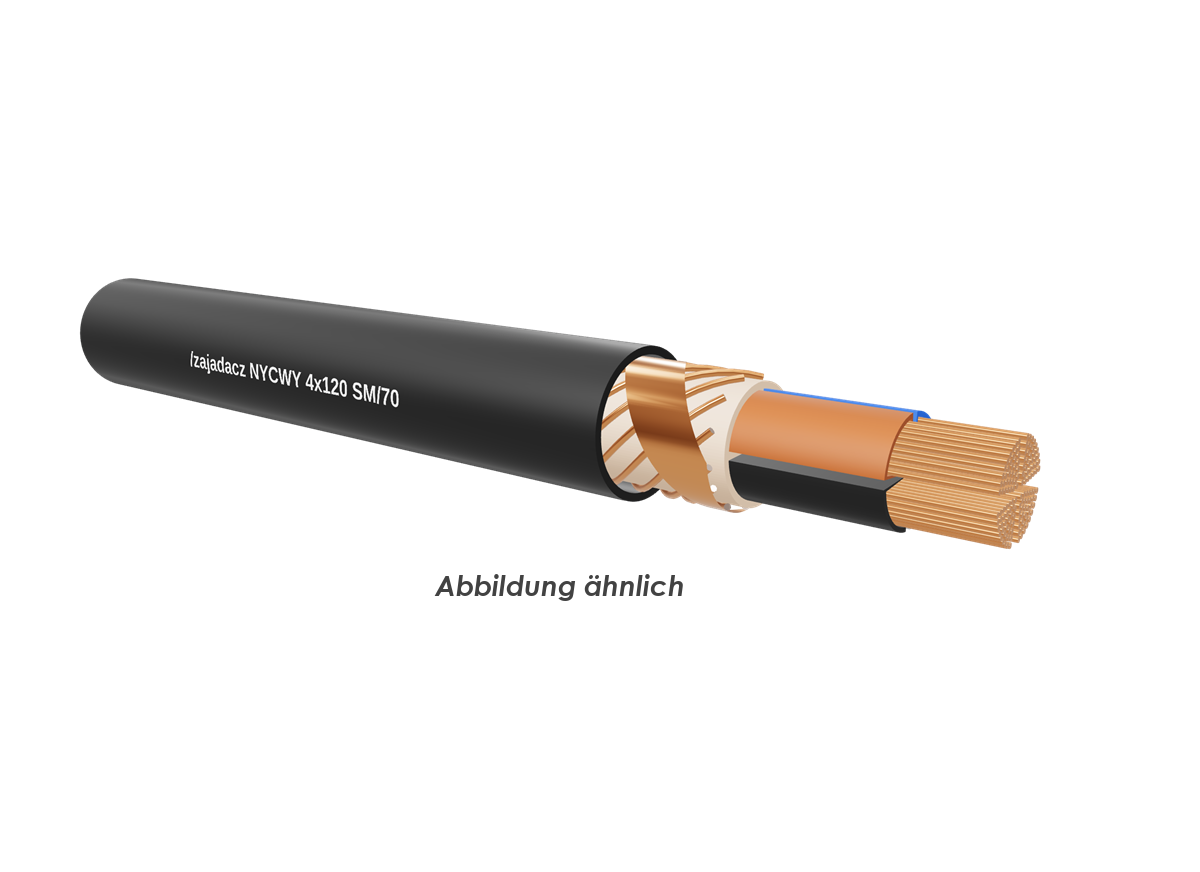

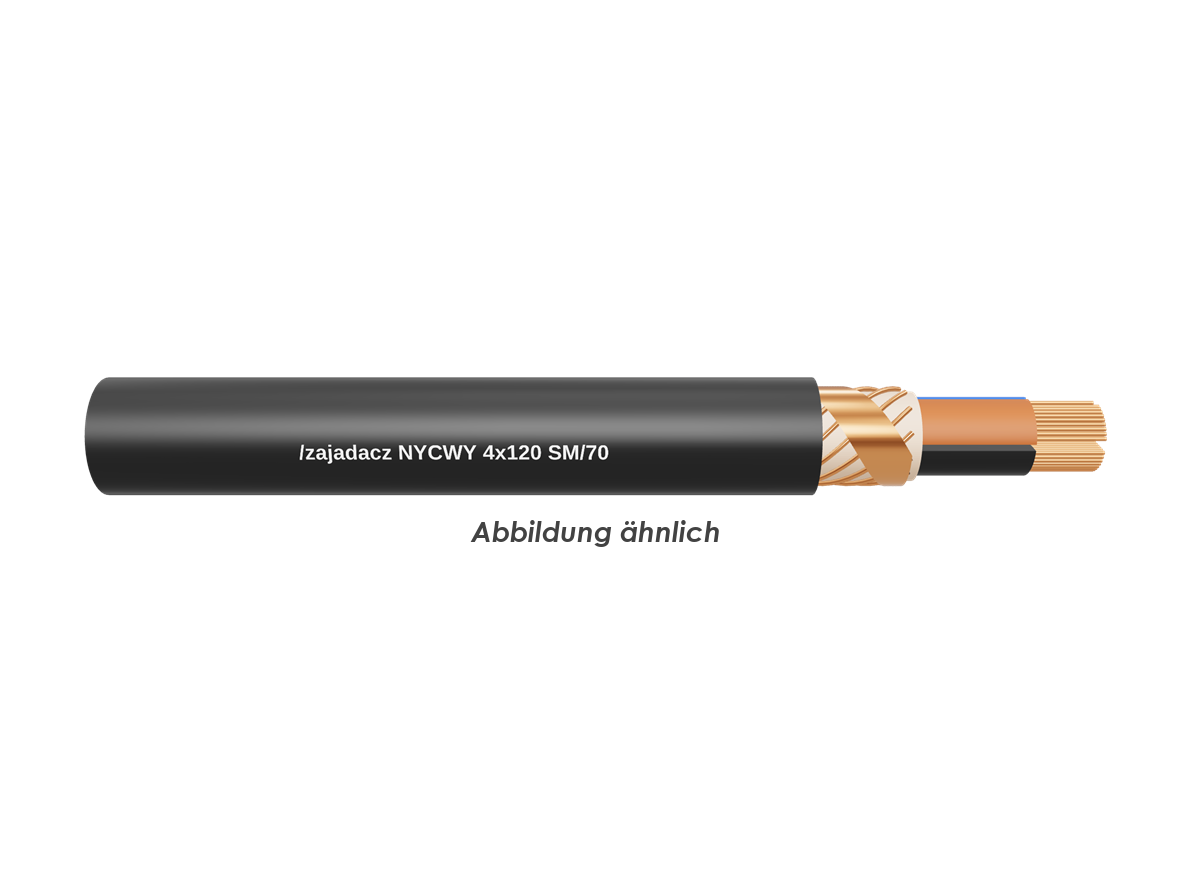

NYCWY 4x120 SM/70 Eca Trommel 500m

PVC Erdkabel mit konzentrischem Leiter

Artikel
112216
Lieferanten Typ
NYCWY 4x120 SM/70
Lieferanten Artikel
NYCWY4x120SM/70T

Beschreibung

Erdkabel NYCWY nach VDE 0276
Anwendung:
Als Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird. Zur Verlegung im Freien, in der Erde,
in Innenräumen und in Kabelkanälen.

Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
 (RE) rund eindrähtig oder (RM) rund mehrdrähtig oder
 (SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten wellenförmig um die
 gemeinsamen Aderumhüllung verseilt mit Gegenwendel aus
 Kupferband Kupferdrähte in der Innenlage, Kupferband in der Außenlage
Außenmantel: PVC schwarz

Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C-+50 °C (beim Verlegen)
 -30 °C-+70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Starkstromkabel NYCWY nach VDE 0276-603
Anwendung:
Als festverlegtes Energie- und Steuerkabel zur Verwendung vorrangig für Industrie- und Schaltanlagen, in Kraftwerken und Ortsnetzen, dort wo erhöhter elektrischer und mechanischer Schutz gegen Berührungsspannung gefordert wird.
Zur Verlegung im Freien, in der Erde, in Innenräumen und in Kabelkanälen.

Aufbau:
Leiter: Kupferleiter blank nach VDE 0295;
 (RE) rund eindrähtig oder
 (RM) rund mehrdrähtig oder
 (SM) sektorenförmig mehrdrähtig
Aderisolation: PVC
Aderkennzeichnung: nach VDE 0293-308
 Füllmantel
Konzentrischer Leiter: aus blanken Kupferdrähten
 wellenförmig um die gemeinsamen
 Aderumhüllung verseilt mit
 Gegenwendel aus Kupferband
 (Kupferdrähte in der Innenlage,
 Kupferband in der Außenlage)
Außenmantel: PVC schwarz

Technische Daten:
Nennspannung: 0,6/1 kV
Prüfspannung: 4 kV
Temperaturbereich: -5 °C - +50 °C (beim Verlegen)
 -30 °C - +70 °C (nach Verlegen)
Betriebstemperatur: +70 °C (max.)
Biegeradius: 12 x Kabeldurchmesser
Flammwidrigkeit: nach VDE 0472 T. 804
 Prüfart B (=IEC 332-1)
Aderzahl x Nennquerschnitt qmm: 4X120,0SM/70
Cu-Zahl (Kg/%m): 538,8
Außendurchmesser ca.: 47,0
Gewicht (kg/%m) ca.: 630,0

Artikeleigenschaften

Klasse (EEK /BSK)
BSK E
Zolltarif-Nr.
85444991
Leiter-Material
Cu, blank
Leiter-Nennquerschnitt
120,00 qmm
Leiter-Klasse
Kl.2 = mehrdrähtig
Leiter-Form
sektorförmig
Ader-Zahl
4
Ader-Isolation
PVC
Ader-Kennzeichnung
Farbe
Schutzleiter
Schirm
Beidraht
Hilfsader-Zahl
0
Hilfsader-Nennquerschnitt
0 qmm
Bleimantel
Konzentrischer Leiter
Cu
Konzentrischer Leiter-Nennquerschnitt
70 qmm
Bewehrung
Mantel-Material
PVC
Mantel-Farbe
schwarz
Halogenfrei nach EN 50267-2-2
Flammwidrig
nach EN 60332-1-2
Raucharm nach EN 61034-2
Isolationserhalt
nein
Funktionserhalt
nein
Außendurchmesser ca.
47 mm
Zul. max. Leitertemperatur
+70 °C
Zul. Kabelaußentemperatur, in Bewegung
-5 - +50 °C
Zul. Kabelaußentemperatur, fest verlegt
-30 - +70 °C
Nennspannung U0
0,6 kV
Nennspannung U
1 kV
