Mantelleitungen NYM-J/JB nach VDE 0250 Teil 204
Anwendung:

Für Installationen im Haushalt, in der Industrie, im Freien, in trockenen und nassen Räumen, auf, in und unter Putz, in Mauerwerk und in Beton (ausgenommen Schüttel-, Rüttel- oder Stampfbeton). Bei Außenanwendung muss die Leitung vor direkter Sonneneinstrahlung geschützt werden.

Aufbau:

Leiter: Kupferleiter blank
 - 10 qmm eindrähtig
 > 10 qmm mehrdrähtig
Aderisolation: PVC nach VDE 0207 T. 4
Kennzeichnung: nach VDE 0293-308
 Füllmantel
Außenmantel: PVC grau

Technische Daten:

Nennspannung: 300/500 V
Prüfspannung: 2000 V
Temperaturbereich: +5 °C – +70 °C (beim Verlegen)
 -40 °C – +70 °C (nach Verlegen)
Betriebstemp.: +70°C (max.)
Biegeradius: 4 x Leitungsdurchmesser
 (fester Verlegung)
*VDE angelehnt

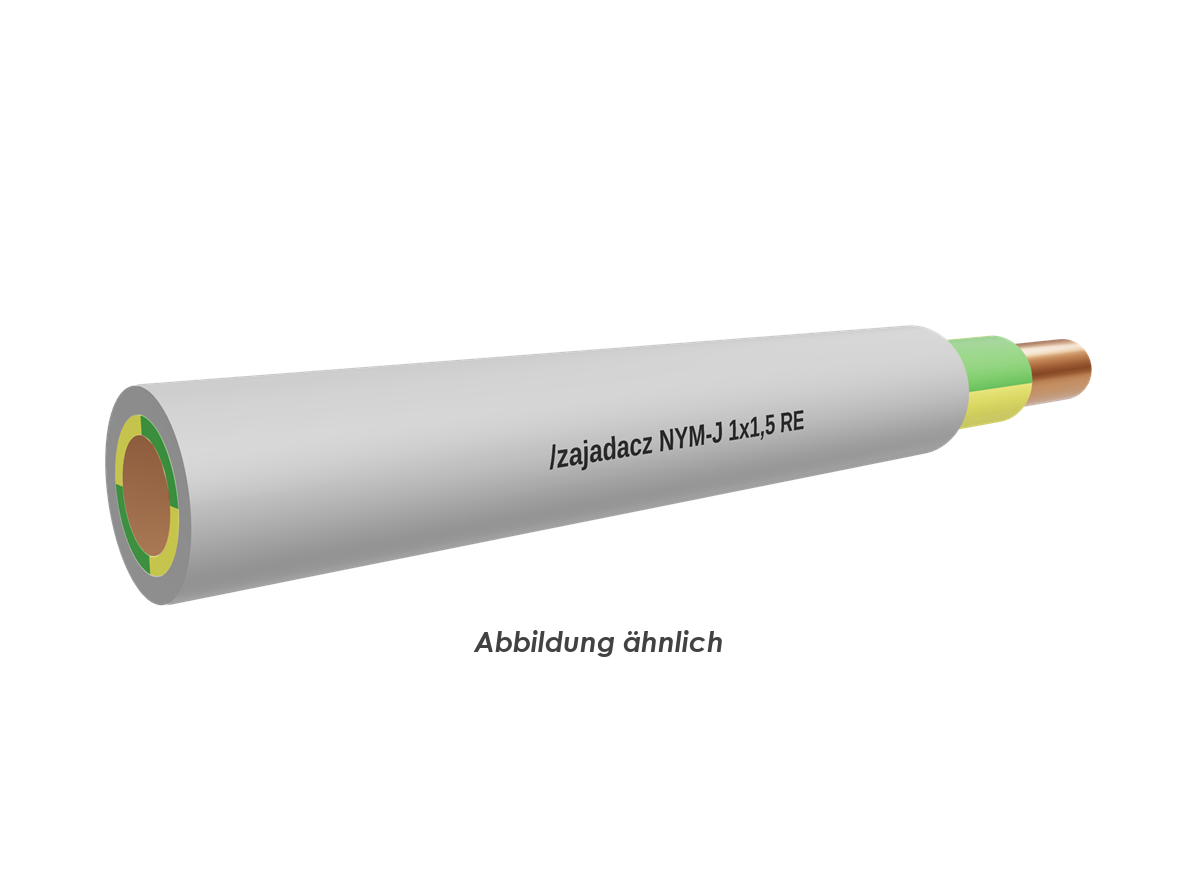

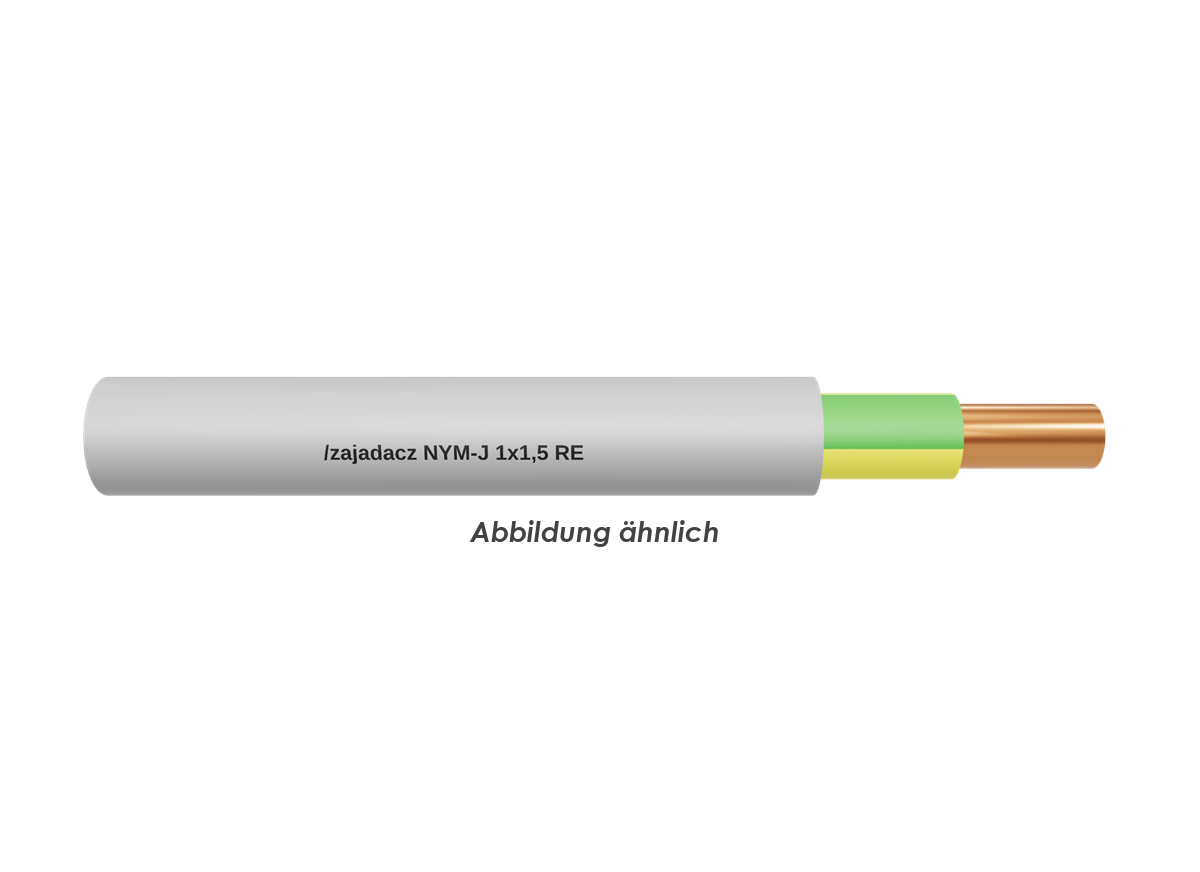

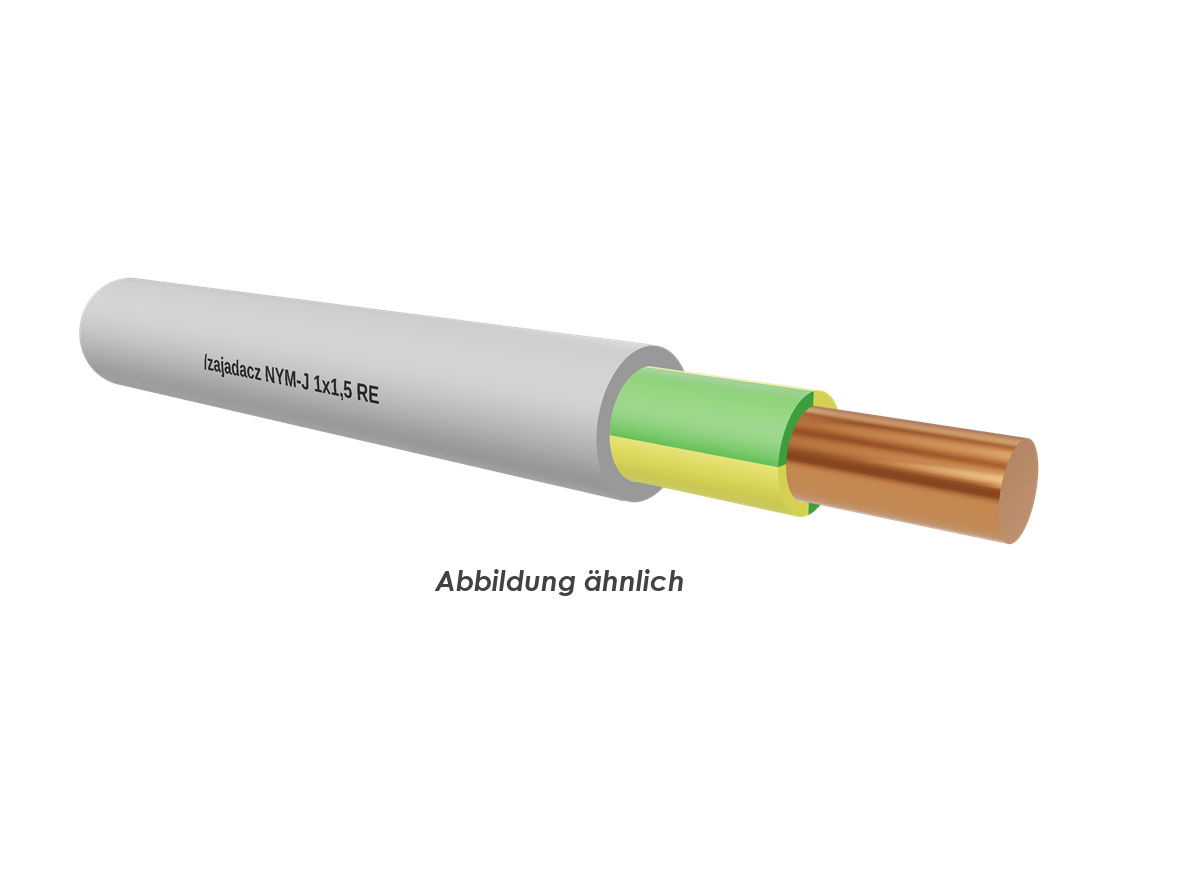

NYM-J
Aderzahl x Nennquerschnitt qmm: 1X1,5
Cu-Zahl (Kg/%m): 1,44
Außendurchmesser ca.: 5,4
Gewicht (kg/%m) ca.: 4,4
