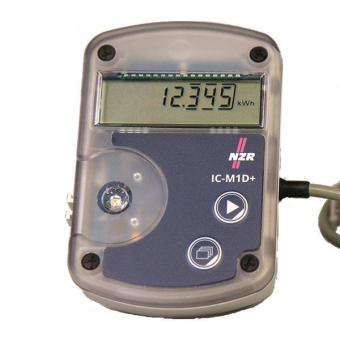

Impulsspeichermodul IC-M1-D+

Das Impulsspeichermodul IC-M1-D+ mit LCD Anzeige dient zur Adaption von Verbrauchsmessgeräten an das M-Bus-System, z. B. Warm- und Kaltwasserzähler, Wärmezähler, Elektrizitätszähler und Gaszähler. Voraussetzung dafür ist, dass die zu adaptierenden Messgeräte über einen potentialfreien Impulsausgang mit Reedkontakt (Schließer) oder einen ·open collector“ Transistorausgang verfügen. Bei Betrieb am M-Bus-Netz wird das IC-M1D+ über dieses mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb auch bei andauerndem Ausfall des M-Bus. Darüber hinaus kann das IC-M1-D+ auch als Fernanzeigemodul eingesetzt werden. Der M-Bus-Anschluss dient hier dann zur Einstellung des Zählerstandes. Der Anwender kann das Impulsspeichermodul mit Hilfe des Programms M-Tool in einen Zählerstand mit entsprechender Einheit umgerechnet werden.
