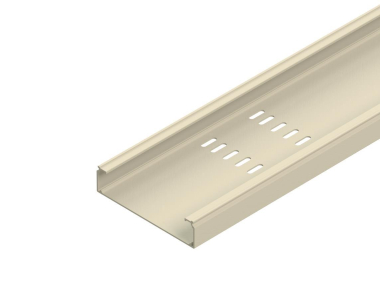

Niedax GFK-Kabelrinne gelocht KPL 80.200

80x200x3000mm glasfaserver.,pultrudiert

Artikel
3583330
Lieferanten Typ
KPL 80.200
Lieferanten Artikel
4013339952618

Beschreibung

GFK-Kabelrinne, pultrudiert, mit ungelochten Seitenholmen und siebenreihiger Befestigungslochung im Boden, mechanische Festigkeit nach IEC 61537, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Der Stoßstellenverbinder KPGH 80 ist nicht im Lieferumfang enthalten bitte gesondert bestellen. Bei der Montage der Stoßstellenverbinder KPGH 80 ist die zu beachtenden Ausdehnungsdistanz der Kabelrinnen von ca. 3 mm zu berücksichtigen. Durch die Ausdehnung des Materials ist bei der Montage auf Folgendes zu achten: - Die Kabelrinne sollte nicht nahe oder an der Stoßstelle verschraubt werden. - Bei der Verschraubung der Kabelrinne auf den Auslegern ist grundsätzlich eine Durchgangsbohrung von Ø 9 mm für die Schrauben FKM 6X20 E4 in die Rinne einzubringen. Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Abmessungen (ca. Maße) H x B : 80 x 200 mm Materialstärke t : 2,5 - 3,7 mm Bodenlochung : 9 x 30 mm jeweils äußeren Reihenabstände : 20 mm jeder weitere Reihenabstand : 25 mm Bodenlochabstand Rastermaß : 500 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 14440 mm² Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
39259020
Ursprungs-Land
FR
Höhe
80 mm
Breite
200 mm
Länge
3000 mm
Arbeitslänge
3000 mm
Nutzbarer Querschnitt
14440 qmm
Mit Oberteil
Seitenlochung
Montagelochung im Boden
NATO-Lochbild
Ausführung
ohne Verbinder
Geeignet für Funktionserhalt
Werkstoff
Kunststoff
Werkstoffgüte
GFK
Oberflächenschutz
sonstige
Farbe
grau
RAL-Nummer
7032
Gewicht
2,34 kg/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1600 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1600 N/m
