Energie-Versorgungseinheiten VH 4/.. und für
Wahlbestückung, IP20
Gehäuse aus hochschlagfestem Polyamid geeignet für 4 Installationsgeräte (max. Einbautiefe 48 mm) mit Tragering oder -Bügel (Befestigungsspur 60 oder 67 mm) sowie für Geräte mit Flanschbefestigung, z.B. CEE, Industriesteckvorrichtung (Befestigungsspur 60x60 mm oder 70x70 mm), bzw. "rastend" mit Ackermann-Schutzkontaktstecktdosen. Jedes Installationsgerät ist mit einer separaten Abdeckplatte aus Kunststoff-Formmasse abgedeckt, so dass es einzeln montiert oder demontiert werden kann.
Durch eine perforierte Trennwand können die einzelnen Stromarten oder -kreise gegeneinander abgeschottet werden. Die Einspeisung erfolgt über 2 Kabeldurchführungstüllen (mit Zugentlastungsschellen für Leitungen bis Ø 14 mm) neben der Aufhängeöse im Gehäuse. Farbkombination gelb/schwarz in Anlehnung an VBG 125 (Sicherheitskennzeichnung am Arbeitsplatz).
Die Aufhängung der Gehäuse für Elektro-Anschlüsse erfolgt an einem Schäkel, der in der Kunststoff-Aufhängeöse eingesetzt ist, in Verbindung mit einer Knotenkette oder bei dem Gehäuse für Elektro- und Druckluft-Anschlüsse über ein in das Gehäuse eingesetztes Druckluftrohr in Verbindung mit einer Aufhängeöse und einer Zugfeder.

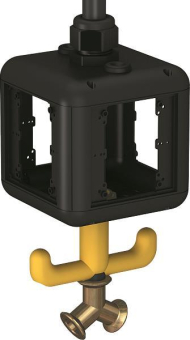

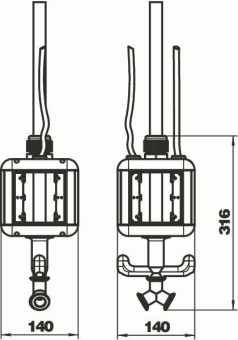

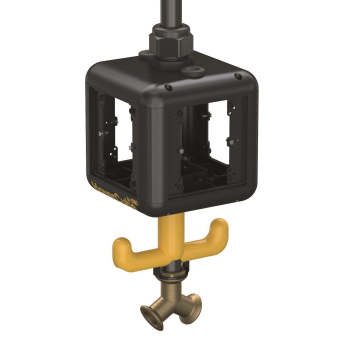

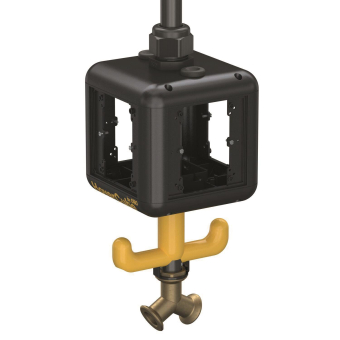

VH4 Druckluftanschluss Versorgungseinheit IP20 Luft mit Griff leer
Gehäuse mit 1 m Rohr 1/2” mit Anschluss für Druckluftschlauch 13 x 3,5 mm und 2-Wege-Verteiler 1/2”. Mit Aufhängeöse und Griffhaken, zum Einbau von 4 elektrischen Betriebsmitteln, mit beigelegter Trennwand. Ohne Abdeckplatten.
