ÖLFLEX® SERVO FD 798 CP
High-End Drehgeberleitung, geschirmt
Nutzen
· Dünn, gewichts- und volumenoptimiert
· Auch im Freien bewegt einsetzbar
· Passend zu Drehgeber- Programmen namhaftern Hersteller
· Substituiert 4 ÖLFLEX® SERVO FD - Baureihen: -760CP/-760CP DESINA®/-770CP/-770CP DESINA®
Anwendungsgebiete
· Verbindungsleitung zwischen Servoregler und Encoder/Resolver
· Verbindungsleitung zwischen Servoregler und Tachogenerator
· In Energieführungsketten oder ortsveränderlichen Maschinenteilen
· Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen
· Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art
Produkteigenschaften
· Dynamische Performance in Schleppketten: Beschleunigungen bis zu 50m/s2
Verfahrgeschwindigkeiten bis zu 5 m/s
Verfahrwege bis zu 100 m
· Kapazitätsarme Konstruktion
· Halogenfreie Materialien
· Flammwidrigkeit:
UL/CSA: VW-1, FT1
IEC/EN: 60332-1-2
· Ölbeständig
Norm-Referenzen/Zulassungen
· UL AWM Style 20236
· CSA AWM IA/B; IIA/B FT 1
· UL File Nr. E63634

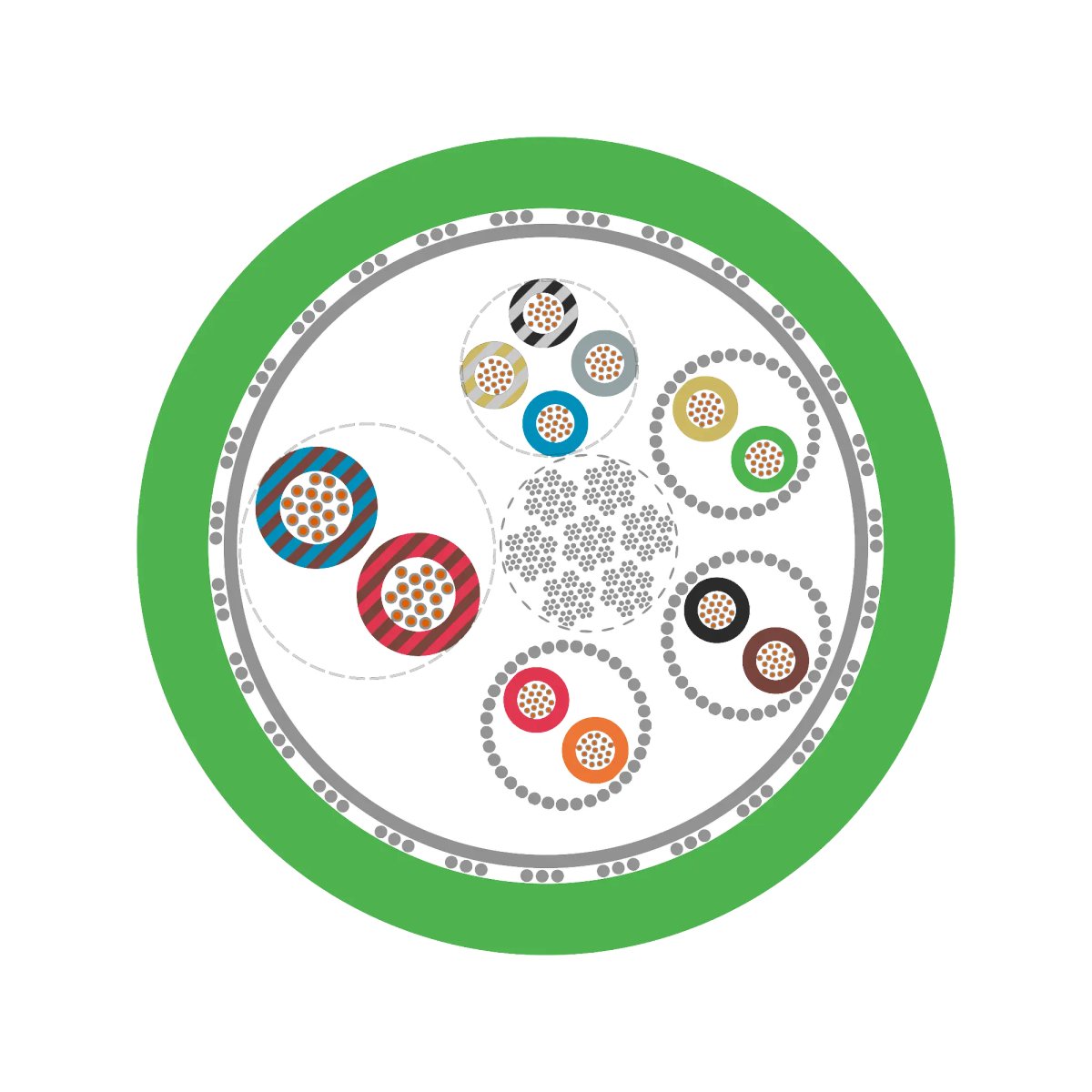

Aufbau
· Feindrähtiger bzw. feinstdrähtiger, verzinnter Kupferleiter
· Aderisolation: Polypropylen (PP)
· Adern (bzw. Aderpaare) in Lagen oder Bündel verseilt
· Weitere Details: siehe Datenblatt
· Vliesbewicklung
· Mantel aus Polyurethan (PUR), grün (RAL 6018)
Technische Daten
Klassifikation: ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: Steuerleitung
Leiteraufbau: Feindrähig bzw. feinstdrähtig
Mindestbiegeradius: Flexiler Einsatz: 7,5 x Außendurchmesser
Fest verlegt: 4 x Außendurchmesser
Nennspannung: IEC: 30 V
UL & CSA: 30 V
Prüfspannung: Ader/Ader: 1500 V eff
Ader/Schirm: 750 V eff
Temperaturbereich: Bewegt: -40 °C bis +90 °C (UL/CSA: +80 °C)
Fest verlegt: -50 °C bis +90 °C (Ul/CSA: +80 °C)
