Sensor-/Aktor-Kabel
Die Verbindung zwischen der Verteilerbox und dem Sensor bzw. dem Aktor wird üblicherweise mit einem Sensor-/Aktor-Kabel realisiert. Da diese Verkabelung häufig in einer Umgebung umgesetzt wird, bei der mit starker Verschmutzung zu rechnen ist, erfüllen alle Sensor-/Aktor-Kabel-Varianten die Anforderungen der Schutzart IP65/68/69k. Um den Schaltzustand des Sensors optisch anzeigen zu können, besitzen die M12-Rundsteckverbinder bis zu 3 Status-LED (24 V, Sensorsignal 1, Sensorsignal 2). Aufgrund der Miniaturisierung der Sensorik an Maschinen werden häufig kleinere Bauformen benötigt. Die SAC-Kabel mit M8-Rundsteckverbindern tragen diesem Trend Rechnung.

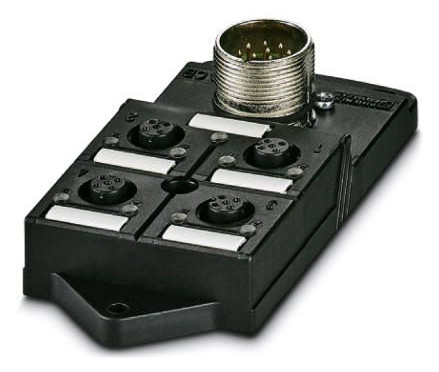

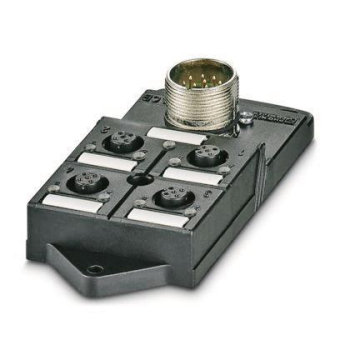

M12-Sensor-/Aktor-Boxen, mit M23-Stammkabel-Steckanschluss, vertikal
Schutzart: IP65/IP68/IP69k
Umgebungstemperatur: -25...+75 °C
Signalplätze: 4, pnp
Steckplatzbelegung: doppelt
Statusanzeige: ja
Signalart: pnp
Nennspannung: 24 V DC
Strombelastbarkeit: 4 A
Summenstrom: 12 A
