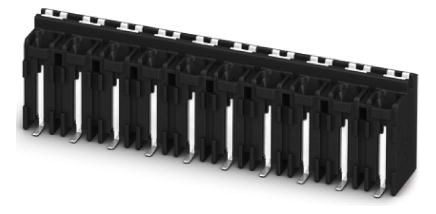

Phoenix 1824323 SPT-SMD 1,5/ 4-V-5,0 R44

Leiterplatten-Anschlussklemme

Phoenix 1824323 SPT-SMD 1,5/ 4-V-5,0 R44

Leiterplatten-Anschlussklemme

Artikel

5103604

Lieferanten Typ

SPT-SMD 1,5/ 4-V-5,0

Lieferanten Artikel

1824323

Beschreibung

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: SPT 1,5/..-V-SMD, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: SMD-Löten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineare Pad-Geometrie, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: Gurt in 44 mm Breite

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85369010

Reach

2025-10-09 - Ja

Ursprungs-Land

WEEE-Land

WEEE-Nummer

50738265

Höhe

7,7 mm

Anzahl der elektrischen Anschlüsse

Anzahl der Etagen

Rastermaß der Anschlüsse

5 mm

Bemessungsstrom In

17,5 A

Bemessungsspannung

320 V

Bemessungsstoßspannung

4 kV

Überspannungskategorie

III

Verschmutzungsgrad

Anschlussart Leiter

Federzuganschluss

Anschließbarer Leiterquerschnitt eindrähtig

0.2 - 1.5 qmm

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse

0.2 - 0.75 qmm

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse

0.2 - 1.5 qmm

Anschließbarer Leiterquerschnitt mehrdrähtig

1.5 - 1.5 qmm

Anschlussart Leiterplatte

Lötanschluss

Werkstoff der Anschlussoberfläche

Zinn

Werkstoff des Isolierkörpers

sonstige

Gehäusefarbe

schwarz

Brennbarkeitsklasse des Isolierstoffs nach UL94

Betriebstemperatur

-40 - 105 °C

Art der Leiterplattenbefestigung

Anschlusskontakt

Befestigungsart

löten

Art der Banderolierung

Blistergurt (für SMD)

ETIM-Klasse

Leiterplattenklemme
