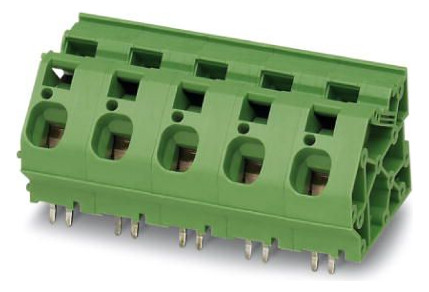

Phoenix 1986631 ZFKDS 10-15,00

Leiterplatten-Anschlussklemme

Phoenix 1986631 ZFKDS 10-15,00

Leiterplatten-Anschlussklemme

Artikel

1495621

Lieferanten Typ

ZFKDS 10-15,00

Lieferanten Artikel

1986631

Beschreibung

Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 10 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: ZFKDS(A) 10, Rastermaß: 15 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 6,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85369010

Ursprungs-Land

WEEE-Land

WEEE-Nummer

50738265

Höhe

33,5 mm

Anzahl der elektrischen Anschlüsse

Anzahl der Etagen

Rastermaß der Anschlüsse

15 mm

Bemessungsstrom In

76 A

Bemessungsspannung

1000 V

Bemessungsstoßspannung

8 kV

Überspannungskategorie

III

Verschmutzungsgrad

Anschlussart Leiter

Federzuganschluss

Anschließbarer Leiterquerschnitt eindrähtig

0.2 - 16 qmm

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse

0.25 - 10 qmm

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse

0.2 - 16 qmm

Anschließbarer Leiterquerschnitt mehrdrähtig

16 - 16 qmm

Anschlussart Leiterplatte

Lötanschluss

Werkstoff der Anschlussoberfläche

Zinn

Durchmesser Anschlusspin

2,2 mm

Länge des Pins

6,5 mm

Werkstoff des Isolierkörpers

sonstige

Gehäusefarbe

grün

Brennbarkeitsklasse des Isolierstoffs nach UL94

Betriebstemperatur

-40 - 100 °C

Art der Leiterplattenbefestigung

Anschlusskontakt

Befestigungsart

löten

Art der Banderolierung

Karton (für SMD)
