SUBCON-PLUS
D-SUB-Steckverbinder mit Schraubanschluss zur schnellen, komfortablen Verkabelung von Feldbussystemen; ankommende und weiterführende Busleitungen können im Stecker separat auf doppelt ausgeführte Schraubklemmen aufgelegt werden; Wendbarkeit der Anschlussplatine; 9-poliger D-SUBin Stift- (M) und Buchsenausführung (F); metallisiertes Gehäuse;

Einsatzbeispiele für Typ:
Typ M1, F1: MODBUS, MODBUS-PLUS, BITBUS; PNET
Typ M2, F2: SUCONET-K, S-BUS, J-BUS
Typ F5: MODBUS, CEGELEC
Typ 9/M, 9/F: Universaltyp
Weitere Varianten stehen auf Anfrage zur Verfügung

Technische Daten
Spannung: 60 V AC/DC
Stromtragfähigkeit: 1 A
Temperaturbereich: -20 °C...+70 °C
Schutzart: IP20
Anschluss (starr/flexibel/AWG): 0,14-1,5 mm²/0,14-1,0 mm²/AWG 26-16
Abmessung (HxLxB): 44x60x16 mm

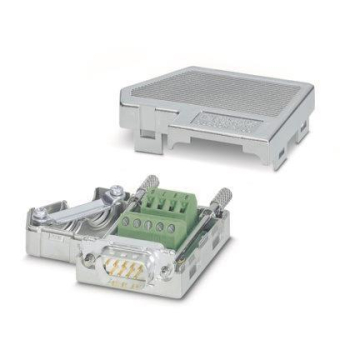

SUB-D-Stecker mit zwei Kabelzuführungen, Universaltyp, Pinbelegung 1,2,3,4,5,6,7,8,9 auf je ine Schraubklemme
Ausführung: Anschluss starr/flexibel 1,5/1 mm²
Produktbeschreibung: Pin-Belegung: 1,2,3,4,5,6,7,8,9
Maße (BxHxT): A 44,5 B 36 C 59,5 mm
