Überspannungsleiter MCR-PLUGTRAB PT; 4 x ein- oder 2 x zweikanalig für
Signalschnittstellen der Meß-, Steuer-, Regel-Technik
- Überspannungsableiter mit mehrstufiger Schutzschaltung
- Für vier Einzelsignale oder zwei zweiadrige Signalschleifen, je nach Ausführung
- Bestehend aus anreihbarem Basiselement (BE) und prüfbarem Schutzstecker (ST)
- BE ist aufrastbar auf Tragschienen nach EN 50 022
- STˆs können mit separatem Testgerät auf Schutzfunktion geprüft werden
Für vier Signalkanäle mit gemeinsamem Bezugspotential
Technische Daten: PT 4x1-...
Nennspannung UN: 5 V DC ... 24 V AC
Nennstrom IN: 300 mA
Nennableitstoßstrom isn (8/20)Ás: 10 kA

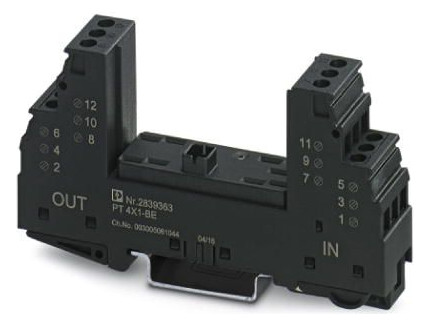

Basiselement BE PT 4x1-BE
Schutzstecker 5 V DC PT 4x1-5DC-ST
Schutzstecker 12 V DC PT 4x1-12DC-ST
Schutzstecker 24 V DC PT 4x1-24DC-ST
Schutzstecker 24 V AC PT 4x1-24AC-ST
Für zwei erdpotentialfrei betriebene Signalkreise
(Hin- und Rückleitung)
Technische Daten: PT 2x2-...
Nennspannung UN: 5 V DC ... 24 V AC
Nennstrom IN: 450 mA
Nennableitstoßstrom isn (8/20)Ás: 10 kA
Basiselement BE PT 2x2-BE
Schutzstecker 5 V DC PT 2x2-5DC-ST
Schutzstecker 12 V DC PT 2x2-12DC-ST
Schutzstecker 24 V DC PT 2x2-24DC-ST
Schutzstecker 24 V AC PT 2x2-24AC-ST

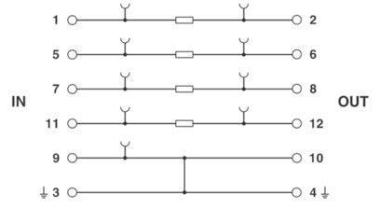

Für vier Signalkanäle mit gemeinsamem Bezugspotential
Technische Daten: PT 4x1-...
Nennspannung UN: 5 V DC ... 24 V AC
Nennstrom IN: 300 mA
Nennableitstoßstrom isn (8/20)Ás: 10 kA
Ausführung: Basiselement BE
