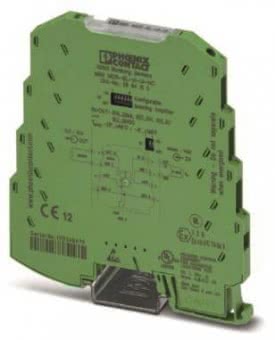

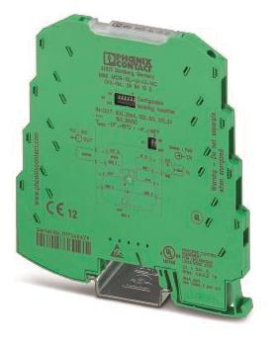

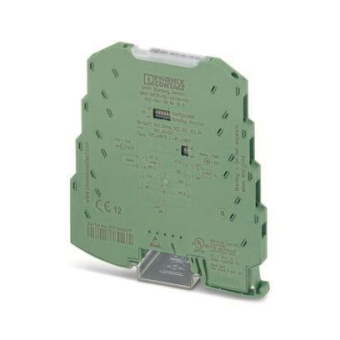

Phoenix 2864150 MINI MCR-SL-UI-UI-NC

Name: Phoenix 2864150 MINI MCR-SL-UI-UI-NC
Brand: Phoenix Contact
SKU: 1482817

Trennverstärker

Phoenix 2864150 MINI MCR-SL-UI-UI-NC

Trennverstärker

Artikel

1482817

Lieferanten Typ

MINI MCR-SL-UI-UI-NC

Lieferanten Artikel

2864150

Beschreibung

Konfigurierbarer 3-Wege-Trennverstärker

- aktiver Trennverstärker zur galvanischen Trennung, Umsetzung, Verstärkung und Filterung von Standard-Normsignalen
- Ein- und Ausgang über DIP-Schalter konfigurierbar
- 6,2 mm Gehäuse
- Aufrastung auf symmetrische 35 mm-Tragschienen nach EN 60 715

Technische Daten:
Eingang: 0(4)...20 mA/0(1)...5 V/0(2)...10 V
Ausgang: 0(4)...20 mA/0(1)...5 V/0(2)...10 V
NC-Variante ist voreingestellt
Eingang/Ausgang: 0...10 V/0...20 mA
Versorgungsspannung: 19,2...30 V DC
Nennspannung: 24 V DC
Grenzfrequenz (3 dB): ca. 100 Hz
Umgebungstemperaturbereich: -20...+65 °C

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85437090

Reach

2026-05-05 - Ja

Ursprungs-Land

WEEE-Land

WEEE-Nummer

50738265

Art der Spannungsversorgung

sonstige

Bemessungsversorgungsspannung DC

19.2 - 30 V

Anzahl der Eingangsbereiche -60 mV ... +60 mV

Anzahl der Eingangsbereiche -100 mV ... +100 mV

Anzahl der Eingangsbereiche -300 mV ... +300 mV

Anzahl der Eingangsbereiche -500 mV ... +500 mV

Anzahl der Eingangsbereiche -1 V ... +1 V

Anzahl der Eingangsbereiche -2 V ... +2 V

Anzahl der Eingangsbereiche -2,5 V ... +2,5 V

Anzahl der Eingangsbereiche -5 V ... +5 V

Anzahl der Eingangsbereiche -10 V ... +10 V

Anzahl der Eingangsbereiche -20 V ... +20 V

Anzahl der Eingangsbereiche 0 mV ... 60 mV

Anzahl der Eingangsbereiche 0 mV ... 100 mV

Anzahl der Eingangsbereiche 0 mV ... 200 mV

Anzahl der Eingangsbereiche 0 mV ... 300 mV

Anzahl der Eingangsbereiche 0 mV ... 500 mV

Anzahl der Eingangsbereiche 0 V ... 1 V

Anzahl der Eingangsbereiche 0 V ... 2 V

Anzahl der Eingangsbereiche 0 V ... 2,5 V

Anzahl der Eingangsbereiche 0 V ... 5 V

Anzahl der Eingangsbereiche 0 V ... 10 V

Anzahl der Eingangsbereiche 0 V ... 20 V

Anzahl der Eingangsbereiche 0 V ... 24 V

Anzahl der Eingangsbereiche 0 V ... 30 V

Anzahl der Eingangsbereiche 1 V ... 5 V

Anzahl der Eingangsbereiche 2 V ... 10 V

Anzahl der Eingangsbereiche +5 V ... -5 V

Anzahl der Eingangsbereiche +10 V ... -10 V

Anzahl der Eingangsbereiche 5 V ... 0 V

Anzahl der Eingangsbereiche 5 V ... 1 V

Anzahl der Eingangsbereiche 10 V ... 0 V

Anzahl der Eingangsbereiche 10 V ... 2 V

Anzahl der Eingangsbereiche 0 mA ... 5 mA

Anzahl der Eingangsbereiche 0 mA ... 10 mA

Anzahl der Eingangsbereiche 0 mA ... 20 mA

Anzahl der Eingangsbereiche 4 mA ... 20 mA

Anzahl der Eingangsbereiche -5 mA ... +5 mA

Anzahl der Eingangsbereiche -10 mA ... +10 mA

Anzahl der Eingangsbereiche -20 mA ... +20 mA

Anzahl der Eingangsbereiche 20 mA ... 0 mA

Anzahl der Eingangsbereiche 20 mA ... 4 mA

Anzahl der Ausgangsbereiche -60 mV ... +60 mV

Anzahl der Ausgangsbereiche -100 mV ... +100 mV

Anzahl der Ausgangsbereiche -300 mV ... +300 mV

Anzahl der Ausgangsbereiche -500 mV ... +500 mV

Anzahl der Ausgangsbereiche -1 V ... +1 V

Anzahl der Ausgangsbereiche -2 V ... +2 V

Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V

Anzahl der Ausgangsbereiche -5 V ... +5 V

Anzahl der Ausgangsbereiche -10 V ... +10 V

Anzahl der Ausgangsbereiche -20 V ... +20 V

Anzahl der Ausgangsbereiche 0 mV ... 60 mV

Anzahl der Ausgangsbereiche 0 mV ... 100 mV

Anzahl der Ausgangsbereiche 0 mV ... 200 mV

Anzahl der Ausgangsbereiche 0 mV ... 300 mV

Anzahl der Ausgangsbereiche 0 mV ... 500 mV

Anzahl der Ausgangsbereiche 0 V ... 1 V

Anzahl der Ausgangsbereiche 0 V ... 2 V

Anzahl der Ausgangsbereiche 0 V ... 2,5 V

Anzahl der Ausgangsbereiche 0 V ... 5 V

Anzahl der Ausgangsbereiche 0 V ... 10 V

Anzahl der Ausgangsbereiche 0 V ... 20 V

Anzahl der Ausgangsbereiche 0 V ... 24 V

Anzahl der Ausgangsbereiche 0 V ... 30 V

Anzahl der Ausgangsbereiche 1 V ... 5 V

Anzahl der Ausgangsbereiche 2 V ... 10 V

Anzahl der Ausgangsbereiche +5 V ... -5 V

Anzahl der Ausgangsbereiche +10 V ... -10 V

Anzahl der Ausgangsbereiche 5 V ... 0 V

Anzahl der Ausgangsbereiche 5 V ... 1 V

Anzahl der Ausgangsbereiche 10 V ... 0 V

Anzahl der Ausgangsbereiche 10 V ... 2 V

Anzahl der Ausgangsbereiche 0 mA ... 5 mA

Anzahl der Ausgangsbereiche 0 mA ... 10 mA

Anzahl der Ausgangsbereiche 0 mA ... 20 mA

Anzahl der Ausgangsbereiche 4 mA ... 20 mA

Anzahl der Ausgangsbereiche -5 mA ... +5 mA

Anzahl der Ausgangsbereiche -10 mA ... +10 mA

Anzahl der Ausgangsbereiche -20 mA ... +20 mA

Anzahl der Ausgangsbereiche 20 mA ... 0 mA

Anzahl der Ausgangsbereiche 20 mA ... 4 mA

Anzahl der Kanäle

Störmeldeausgang

Eigensicher nach EN 60947-5-6 NAMUR

Galvanische Trennung zwischen den Eingängen

Galvanische Trennung zwischen Eingang und Ausgang

Galvanische Trennung zwischen Ausgang zu Ausgang

Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen

SIL nach IEC 61508

ohne

Höhe

93,1 mm

Breite

6,2 mm

Tiefe

101,2 mm

Leistungsaufnahme

0,45 W

Bürde

500 - 10000 Ohm

Betriebstemperatur

-20 - 65 °C

Temperaturdrift

0,01 %/K

Gerätebauart

sonstige

Ausführung des elektrischen Anschlusses

Schraubanschluss

Montageart

Schnappbefestigung Tragschiene

Schutzart (IP)

IP20

ETIM-Klasse

Trennverstärker
