Stromwächter für sinusförmige Wechselströme
0... 16A AC - MCR-SL-S-16-SP-24

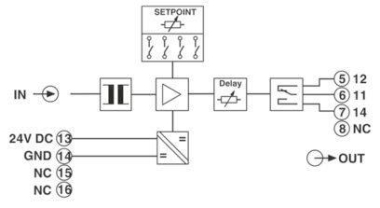

Der Stromwächter setzt sinusförmige 50 Hz/60 Hz-Wechselströme in binäre Schaltsignale um.
Die Stromerfassung erfolgt induktiv über den durch das Modul geführten Leiter.

Die Einstellung der Schaltschwelle erfolgt durch eine Grobvorwahl intern über
Dip-Schalter und eine Feinjustierung über ein frontseitiges Potentiometer.
Durchsteckanschluss eingangsseitig mit 4,2 mm Durchmesser, Schaltausgang:
1 Wechsler, Arbeits- und Ruhestromprinzip wählbar, Verzögerungszeit 0,1...10 s,
Sichere Trennung 4 kV
Versorgungsspannung: 20...30 V DC
