RIFLINE complete - Relaissystem
RIFLINE complete ist das neue ·durchgängig steckbare“ Relais-System von Phoenix Contact. Der Einsatzbereich der Produktfamilie beginnt bei Koppelrelais-Applikationen mit Schaltströmen von einem Milliampere bis zum Kleinschütz-Ersatz von Strömen bis 16 Ampere. Der Kunde steckt einfach das passende Relais für seine Applikation auf den Relaissockel. Hierfür stehen elektromechanische Relais, Solid-State-Relais und spezielle DC-Hochstromrelais bereit – weitere Relaisfunktionen erhält der Kunde durch einfaches aufstecken der Timer-Funktionsmodule. Zusammen mit den bekannten Technologien und Zubehörteilen von CLIPLINE complete – wie die Push-in Technology, das Brückungskonzept sowie das Markierungszubehör – ist RIFLINE complete in der kompletten Handhabung so einfach wie eine Klemme.
RIF-2 Sockelbaureihe
Die 31 mm breite RIF-2 Sockelbaureihe ist für Industrierelais mit bis zu 4 Kontakten geeignet. Ströme bis 12 A stellen kein Problem für diese Sockel dar. Dieses Relais ist geeignet für die Anforderungen Leistung und Signalvervielfachung.

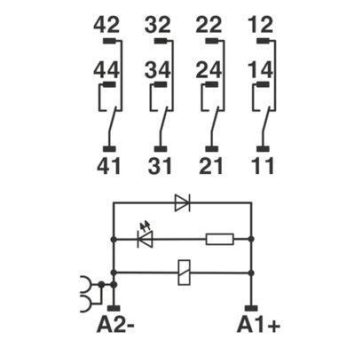

Komplett montierte Relaismodule RIF-2, bestehend aus:
- Relaissockel
- 2- oder 4-Wechslerrelais
- Relaishaltebügel
- Eingangs-/Entstörmodul (nur AC-Typen)
- Relais mit feststellbarer Handbetätigung und Status-LED
- Freilaufdiode ist bei den DC-Typen im Relais integriert
- Mechanische Schaltstellungsanzeige
- Logische Kontaktanordung durch 1/3-Stock Relaissockel
- Professionelle Brückung benachbarter Module spart Verdrahtungszeit
- Steckbrücke FBS 2-6 für die Eingangsseite

Technische Daten:
max. Schaltspannung: 250 V AC/DC
min. Schaltspannung: 5 V
Grenzdauerstrom: 10 A
Anschluss starr/flexibel/AWG: 0,14-1,5 mm²/0,14-1,5 mm²/26-16
Abmessungen (BxHxT): 31x75x96 mm
Umgebungstemperatur: -40...+60 °C
Eingangsspannung: 24 V DC
Anzahl Wechsler: 4
Grenzdauerstrom: 6 A
