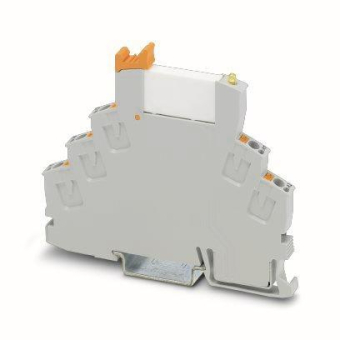

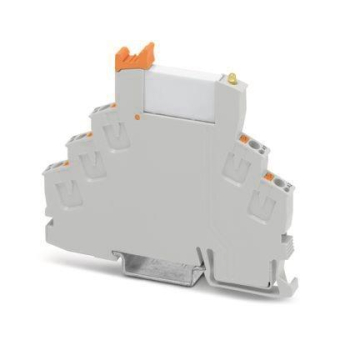

Phoenix 2903370 RIF-0-RPT-24DC/21

Relaismodul 1We 6,2mm

Artikel
4029217
Lieferanten Typ
RIF-0-RPT-24DC/21
Lieferanten Artikel
2903370

Beschreibung

RIF-0 Sockelbaureihe

Die 6,2 mm schmale RIF-0 Sockelbaureihe ist für Miniaturrelais mit einem Kontakt geeignet. Hier werden Schaltströme bis zu 6 A umgesetzt. Es stehen zwei Sockelvarianten zur Verfügung: 1-Schließerkontakt und 1-Wechslerkontakt. RIF-0 stellt somit eine gute Wahl für alle Koppelanwendungen dar.

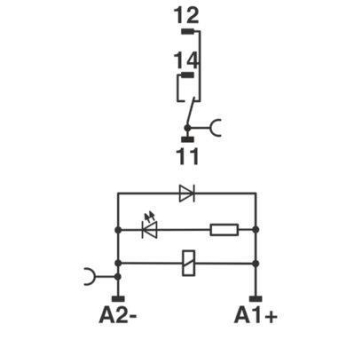

Komplett montierte Relaismodule RIF-0, bestehend aus:
- Relaissockel
- 1-Schließer- oder 1 Wechslerrelais
- Relaisauswurfhebel am Gehäuse
- Status-LED integriert im Relaissockel
- Sichere Trennung zwischen Spulen- und Kontaktseite
- Professionelle Brückung benachbarter Module spart Verdrahtungszeit
- Steckbrücke FBS 2-6 für die Eingangs- und Ausgangsseite
In Klammern befinden sich die Angaben für Relais mit Goldkontakt

Technische Daten:
max. Schaltspannung (AU): 250 V AC/DC (30 V AC/36 V DC)
min. Schaltspannung (AU): 5 V (100 mV)
Grenzdauerstrom (AU): 6 A (50 mA)
Anschluss starr/flexibel/AWG: 0,14-1,5 mm2/0,14-1,5 mm2/26-16
Abmessungen (BxHxT) (RPT): 6,2x78x93 mm (Wechsler)
6,2x66x93 mm (Schließer)
Abmessungen (BxHxT) (RSC): 6,2x84x82 mm (Wechsler)
6,2x84x82 mm (Schließer)
Umgebungstemperatur: -40...+60 °C

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85364110
Reach
2022-07-29 - Ja
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
50738265
Ausführung des elektrischen Anschlusses
sonstige
Mit abnehmbaren Klemmen
Nennstrom
0,009 A
Bemessungssteuerspeisespannung Us bei DC
19.2 - 19.2 V
Spannungsart zur Betätigung
DC
Antrieb, Polung
ungepolt
Schaltverhalten des Antriebs
monostabil
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Wechsler
1
Mit zwangsgeführten Kontakten
Art des Schaltkontaktes
Einfachkontakt
Komplettgerät mit Sockel
Mit LED-Anzeige
Schutzart (IP)
IP20
Breite
6,2 mm
Höhe
93 mm
Tiefe
78 mm
