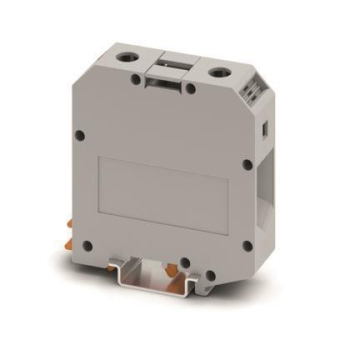

Phoenix 3009118 Durchgangsklemme UKH 50
.jpg){kind=icon}
Artikel
145863
Lieferanten Typ
UKH 50
Lieferanten Artikel
3009118
Beschreibung
Schraubanschlusstechnik Universal-Terminal UT
Zur Montage auf Hutschiene nach EN 50 022. Isoliergehäuse Polyamid 6.6,
bruchsicher und kriechstromfest. Ausführung aller Metalle: Korrosionsfeste Kupferlegierung, vernickelt.
Hochstromklemmen
Nach IEC 60947-7-2
Farbe: grau (UKH...BU: blau), geschlossenes Gehäuse
Nennquerschnitt: 16-70 mm2
Nennstrom: 150 A
Höhe: 83,5 mm
Länge: 70,5 mm
Klemmenbreite: 20,0 mm
Artikeleigenschaften
Zolltarif-Nr.
85369010
Ursprungs-Land
IN
WEEE-Land
DE
WEEE-Nummer
50738265
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
25 - 70 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
25 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig
16 - 70 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig
10 - 16 qmm
Bemessungsstrom In
150 A
Bemessungsspannung
1000 V
Ausführung elektrischer Anschluss 1
Schraubanschluss
Ausführung elektrischer Anschluss 2
Schraubanschluss
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Montageart
Hutschiene TH35
Werkstoff des Isolierkörpers
sonstige
Betriebstemperatur
-60 - 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Breite
20 mm
Höhe
75,45 mm
Tiefe
75,8 mm
Explosionsgeprüfte Ausführung "Ex e"
Abschlussplatte erforderlich
Farbe
grau
Etagen intern gebrückt
