Drei- und Vierstock-Initiatoren und Aktorenklemmen
für die rationelle Verdrahtung moderner Maschinensteuerungen zur Montage auf flacher Hutschiene nach DIN EN 50 022. Bei der Dreistock-Initiatorenklemme laufen alle drei Leiter parallel auf eine Klemme. Im Obergeschoss befindet sich die Durchgangsklemme für den Signalfluß, in der mittleren und unteren Etage sind jeweils einseitig Klemmstellen für Plus- und Minusanschlüsse vorhanden. Die Dreistock-Aktorenklemme verfügt im unteren Geschoss über einen PE-Anschluss. Die Vierleiter-I/O-Klemme VIOK 1,5 ist die Kombination von DIK 1,5 und DOK 1,5. Im untersten Geschoss der PE-Anschluss, darüber die Plus- und die Minus-Versorgung, im obersten Geschoss der Anschluss für die Signalleitung, d. h. für Initiator und Aktor nur eine Klemme; geringer Verdrahtungsaufwand durch Potenzialverteilung mit farbigen Einlegebrücken; geschlossenes Gehäuse, kein Deckel erforderlich. Farbe: grau
Einspeiseklemmen für DOK/VIOK 1,5 auf Anfrage.
Alle Varianten werden auch mit integrierter Leuchtanzeige angeboten.

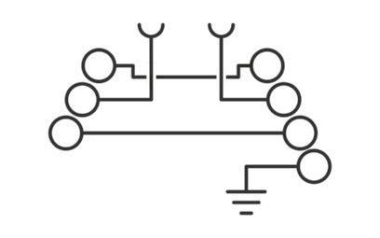

Vierstock-Initiatoren- und Aktorenklemme
mit grün-gelbem PE-Anschluss
Nenn-Querschnitt: 2,5 mm2
Nennstrom: 26 A
Höhe: 70 mm
Länge: 63 mm
Klemmbreite: 6,2 mm
