Überspannungsschutz für Zweistring-Photovoltaik-Anlagen

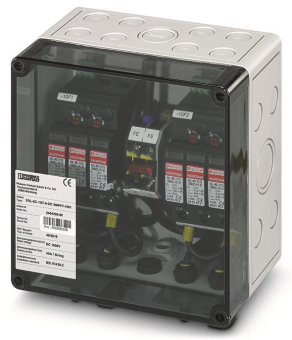

Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x1 String. Mit Überspannungsschutz und SUNCLIX DC-Steckverbinder für die Eingangs- und Ausgangsseite.

- Überspannungsschutz für die Gleichspannungsseite DC
- Vorkonfektionierte PV-Lösung für zwei Strings
- IP65 Gehäuse
- Gehäusemaße: (BxHxL) 180x180x111 mm
- Steckbar mit SUNCLIX Stecker/-Buchse
- Schutzschaltung in Anlehnung an Anforderungsklassen:
IEC Prüfklasse: II, VDE Anforderungsklasse: C, EN Type: T2

Technische Daten

Empfohlene Daten in Bezug auf einen PV-Generator
Systemspannung U_max: 1000 V DC
Strom je String l_max: 40 A
Anzahl der unterstützten MPP-Tracker: 1 oder 2
Daten für den Überspannungsableiter:
Gesamtableitstoßstrom l_total (8/20) µ: 40 kA
Schutzpegel (IEC 61643-11) U_p: ≤ 3,7 kV
Umgebungstemperatur (Betrieb): +20 °C...+55 °C
