Busleitung für Profibus L 2 innen
Anwendung:
Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet.
Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es.
Für feste Verlegung für den Innenbereich.

Aufbau
Leiter: Kupferdraht massiv blank, AWG 22
Aderisolation: Foam-Skin PE, Ø 2,45 mm
Aderkennzeichnung: rot-grün
Verseilung: 2 Adern + 2 Beiläufe
 gemeinsam verseilt Kunststofffolie mitverseilt
Schirm: AI-PETP Verbundfolie, Cu-Geflecht verzinnt
Mantel: PVC flammwidrig
Farbe: violett

Technische Daten
Wellenwiderstand: 150 Ohm +/-10%
Leiterwiderstand: 57,1 Ohm/km max.
Isolationswiderstand: 1 GOhm x km
Kapazität nom: 30 nF/km
Temperaturbereich: -40 °C - +70 °C
Biegeradius: 65 mm x einmalig
 125 mm mehrmalig
Normen: nach DIN 19245 T3 und
 EN 50170
 (gem. Profibus-Spezifikation)

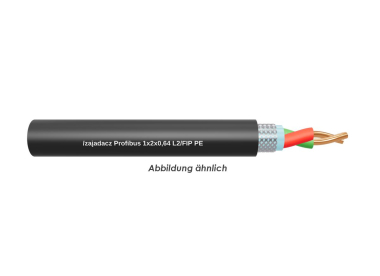

Busleitung für Profibus L 2 außen
Anwendung:
Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet.
Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es.
Für feste Verlegung im Außenbereich.

Aufbau
Leiter: eindrähtiger, blanker Kupferleiter
 0,64 mm Durchmesser = AWG 22
Aderisolation: Foam-Skin Polyolefin
Aderkennzeichnung: rot und grün
Verseilung: 2 Adern mit Füllelementen in den Zwickeln verseilt
Seelenbewicklung: Kunststoff-Folie
Schirm: kunststoffkaschierte Aluminiumfolie und verzinntes Kupfergeflecht
Innenmantel: PVC-Mischung
Außenmantel: Polyethylen (PE)
Farbe: schwarz

Technische Daten
Wellenwiderstand: 150 Ohm +/- 15 Ohm zwischen 3 und 20 MHz
 185 Ohm +/- 18,5 Ohm bei 38,4 kHz
 270 Ohm +/- 27 Ohm bei 9,6 kHz
Wellendämpfung: max. 4,5 dB/100 m bei 16 MHz
 Max. 2,2 dB/100 m bei 4 MHz
Schleifenwiderstand: max. 110,0 Ohm/km
Isolationswiderstand: mind. 5 G Ohm/km
Prüfspannung: 1500 V, 50 Hz, 1 min (Ader/Ader und Ader/Schirm)
Betriebskapazität: nom. 30 nF/km
Temperaturbereich: -40 °C bis +80 °C (fest verlegt)
 -10 °C bis +70 °C (bei Verlegung)
Biegeradius: 8 x Leiterdurchmesser (fest verlegt)
 15 x Leiterdurchmesser (bei Verlegung)
Aderzahl x Nennquerschnitt qmm: 1X2X0,64
Cu-Zahl (Kg/%m): 3,01
Außen-Ø: 9,4
Gewicht (kg/%m) ca.: 10,6
